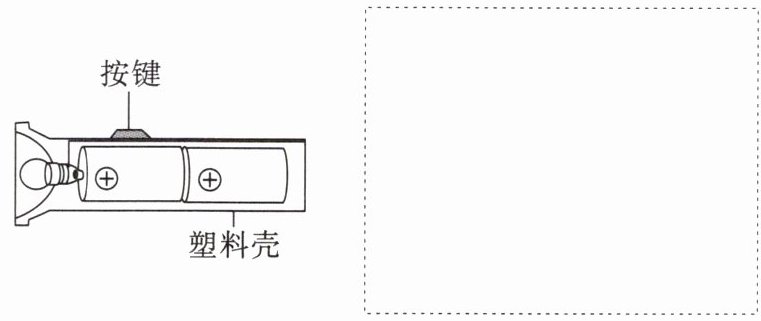

1. (2025 大理阶段练习)如图所示是手电筒的结构示意图。请在虚线框内画出它的电路图。

答案:
电路图如下:

电路图如下:

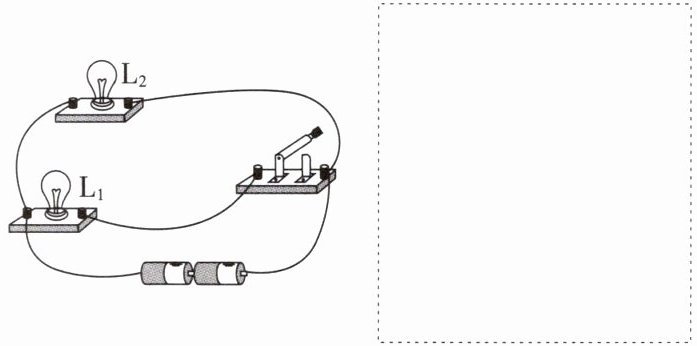

2. (2025 文山阶段练习)如图所示,根据实物电路画出电路图。

答案:

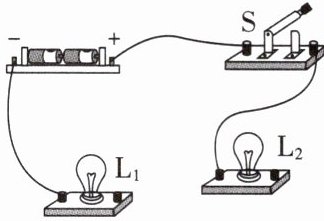

3. (2025 曲靖期中)请在相应的虚线框内画出与实物电路对应的电路图。

答案:
4. 如图所示,请在虚线框中分别填入小灯泡和开关的符号,并补充必要的导线,使其成为一个完整的正常电路。

答案:
1. 干路虚线框(靠近电源)填入开关符号(S)。
2. 与灯泡串联的虚线框填入小灯泡符号(○内×)。
3. 用导线连接:电源正极→开关→小灯泡→电源负极,形成闭合回路。
2. 与灯泡串联的虚线框填入小灯泡符号(○内×)。
3. 用导线连接:电源正极→开关→小灯泡→电源负极,形成闭合回路。
5. 用笔画线代替导线,连接图中完整的实物电路,使电灯 $ L_1 $、$ L_2 $ 串联。

答案:
导线从电源正极开始,依次连接开关、灯$L_1$、灯$L_2$,最后回到电源负极,使两灯串联。

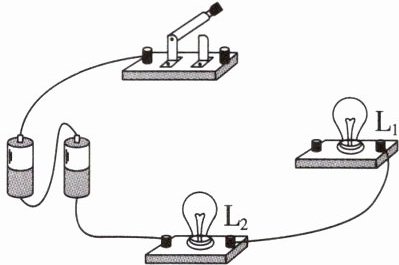

6. 请用笔画线代替导线完成图中串联电路的连接,并用箭头标出闭合开关后导线 a 中的电流方向。

答案:
1. 用导线依次连接开关、两节电池(正负极依次相连组成电池组)、两个灯泡,形成串联电路。连接顺序为:电池组负极接左侧灯泡一端,左侧灯泡另一端接右侧灯泡一端,右侧灯泡另一端接开关一端,开关另一端接电池组正极。
2. 在导线a中,电流方向从电池组正极经开关流向电池组负极,在导线a上用箭头标出该方向(箭头从开关指向电池组正极那一侧的电池连接点方向 )。 (由于无法实际画图,描述为在连接开关与电池组正极的导线a上,箭头指向电池组正极与开关连接的那端 ) 。
2. 在导线a中,电流方向从电池组正极经开关流向电池组负极,在导线a上用箭头标出该方向(箭头从开关指向电池组正极那一侧的电池连接点方向 )。 (由于无法实际画图,描述为在连接开关与电池组正极的导线a上,箭头指向电池组正极与开关连接的那端 ) 。
7. 将图中的电路补充完整,要求两灯并联。

答案:
根据电路连接要求(两灯并联),补充完整电路如下:
1. 从电源正极出发,导线连接到开关 $S$ 的一个接线柱;
2. 从开关 $S$ 的另一个接线柱分两条支路:
第一条支路连接到灯泡 $L_2$,再从 $L_2$ 另一端接回电源负极;
第二条支路连接到灯泡 $L_1$,再从 $L_1$ 另一端接回电源负极;
3. 确保两灯 $L_1$ 和 $L_2$ 并联,即两端分别连接到同一对节点上。
电路图补充完成。
1. 从电源正极出发,导线连接到开关 $S$ 的一个接线柱;
2. 从开关 $S$ 的另一个接线柱分两条支路:
第一条支路连接到灯泡 $L_2$,再从 $L_2$ 另一端接回电源负极;
第二条支路连接到灯泡 $L_1$,再从 $L_1$ 另一端接回电源负极;
3. 确保两灯 $L_1$ 和 $L_2$ 并联,即两端分别连接到同一对节点上。
电路图补充完成。

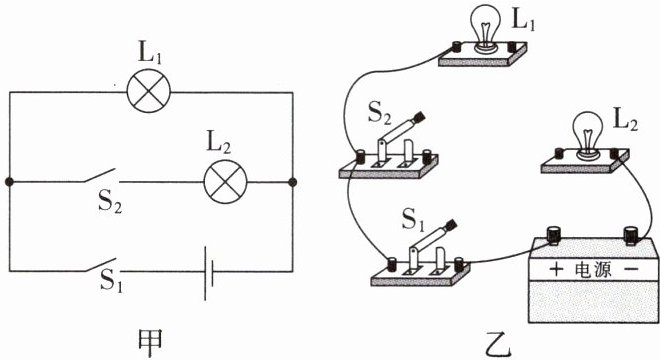

8. 请你根据图甲所示的电路,用笔画线代替导线补画上适当的导线,将图乙中的元件连接起来组成电路,要求:导线不能交叉。

答案:
从图甲可知,两灯$L_1$、$L_2$并联,$S_1$在干路,$S_2$控制$L_2$。
将电源正极与开关$S_1$一端相连,$S_1$另一端分两支,一支接灯泡$L_1$,另一支接开关$S_2$,$S_2$另一端接灯泡$L_2$,$L_1$和$L_2$另一端都接到电源负极。
即:从电源正极引出一根导线接$S_1$,$S_1$另一端分两叉,一叉接$L_1$,另一叉接$S_2$,$S_2$另一端接$L_2$,$L_1$和$L_2$另一端引导线接电源负极。
将电源正极与开关$S_1$一端相连,$S_1$另一端分两支,一支接灯泡$L_1$,另一支接开关$S_2$,$S_2$另一端接灯泡$L_2$,$L_1$和$L_2$另一端都接到电源负极。
即:从电源正极引出一根导线接$S_1$,$S_1$另一端分两叉,一叉接$L_1$,另一叉接$S_2$,$S_2$另一端接$L_2$,$L_1$和$L_2$另一端引导线接电源负极。

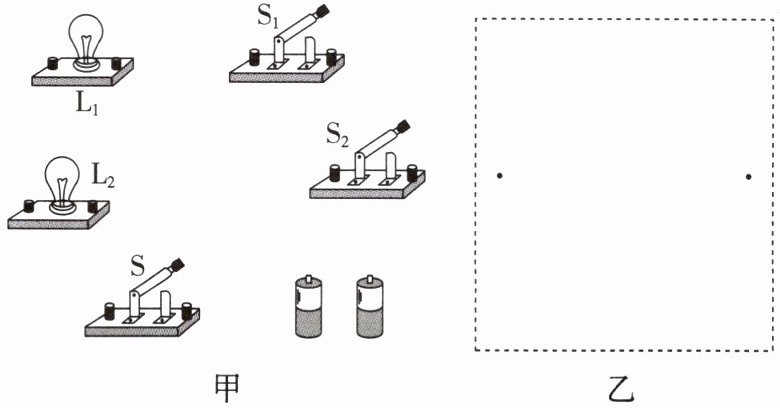

9. 在图甲所示的电路中,请用笔画线代替导线按要求将电路连接完整。并在图乙虚线框内完成对应的电路图。(要求:$ L_1 $ 与 $ L_2 $ 并联,S 控制整个电路,$ S_1 $ 控制 $ L_1 $,$ S_2 $ 控制 $ L_2 $,导线不能交叉)。

答案:
实物图连接:
将$L_1$与$S_1$串联,$L_2$与$S_2$串联。
把两条支路并联起来,$S$接在干路上。
两节电池串联作为电源。
电路图:
画出电源、开关$S$在干路,从电源正极出发,经$S$后分成两条支路,一条支路为$L_1$与$S_1$串联,另一条支路为$L_2$与$S_2$串联,然后两条支路汇合回到电源负极。
(由于这里无法直接画图,用文字描述电路图结构,实际作答需画出规范电路图)
将$L_1$与$S_1$串联,$L_2$与$S_2$串联。
把两条支路并联起来,$S$接在干路上。
两节电池串联作为电源。
电路图:
画出电源、开关$S$在干路,从电源正极出发,经$S$后分成两条支路,一条支路为$L_1$与$S_1$串联,另一条支路为$L_2$与$S_2$串联,然后两条支路汇合回到电源负极。
(由于这里无法直接画图,用文字描述电路图结构,实际作答需画出规范电路图)
