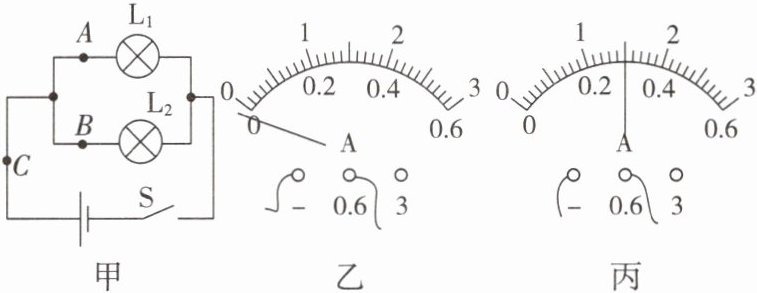

8. (2025 大理期中)图甲是“探究并联电路中干路电流与各支路电流的关系”的实验电路图。

(1)电流表应______串联(选填“串联”或“并联”)在被测电路中。若要测量干路电流,则电流表应接在图甲中的______C(选填“A”“B”或“C”)处。
(2)小明同学在测量 A 处的电流时,发现电流表的指针偏转如图乙所示,原因是______电流表正负接线柱接反了；在排除故障后,电流表的示数如图丙所示,其示数为______0.3A。

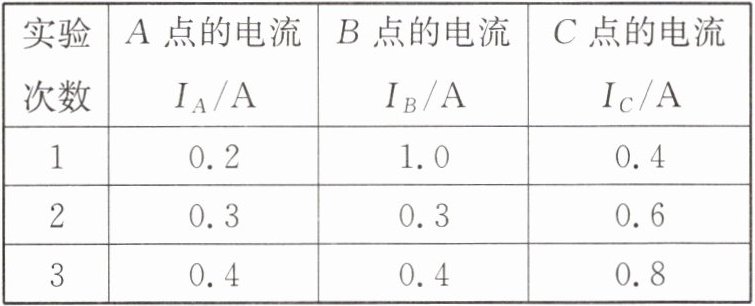

(3)在进行正确的实验操作后,得到了如下的实验记录。
| 实验次数 | A 点的电流 Iₐ/A | B 点的电流 Iᵦ/A | C 点的电流 Iₙ/A |
| 1 | 0.2 | 1.0 | 0.4 |
| 2 | 0.3 | 0.3 | 0.6 |
| 3 | 0.4 | 0.4 | 0.8 |

第 1 次实验中有一个数据明显错误,这个数据正确的记录应该是______1.2A。
(4)小明改正错误的数据后,根据实验得出结论：并联电路中干路电流为支路电流的 2 倍,各支路电流相等。该实验结论是______错误(选填“正确”或“错误”)的,理由是______实验中未使用不同规格的灯泡，支路电流相等是偶然现象，结论不具有普遍性。小明与小组内同学交流后,认为该实验有不完善之处,请你提出一条改进建议：______换用不同规格的灯泡进行多次实验（或改变电源电压进行多次实验）。

答案：
(1)串联；C
(2)电流表正负接线柱接反了；0.3
(3)1.2
(4)错误；实验中未使用不同规格的灯泡，支路电流相等是偶然现象，结论不具有普遍性；换用不同规格的灯泡进行多次实验（或改变电源电压进行多次实验）

9. (2025 麒麟区校级期中)阅读短文,回答问题。
便携式电源——充电宝

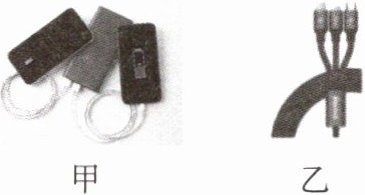

充电宝(如图甲所示)即移动电源、移动充电器,是一种个人可随身携带、自身能储备电能、主要为手持式移动设备(例如智能手机、笔记本电脑)充电的便携充电器,特别应用在没有外部电源供应的场合。
(1)如图甲所示,充电宝给手机充电的过程中,手机电池相当于用电器(选填“电源”或“用电器”)。
(2)如图乙所示,充电宝有三种不同的充电头可为三部不同类型的手机充电。三部手机同时充电时,手机的连接方式是并联,若拔掉其中一部手机,则通过充电宝的总电流将变小(选填“变大”“变小”或“不变”)。

答案：
(1)用电器
(2)并联；变小
