《2025年优佳学案（云南）九年级物理全一册人教版》

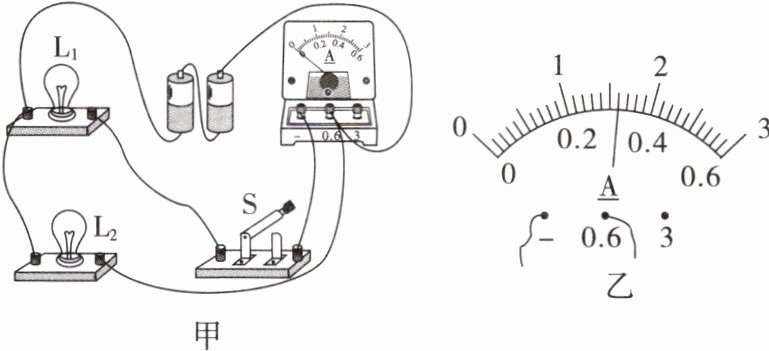

10. 如图甲所示,电流表测量的是通过灯$L_2$（或$L_2$）的电流。电流表示数如图乙所示,电流大小是0.3A。请在虚线框中画出这个电路的电路图。

电路图：两个灯泡$L_1$和$L_2$并联，开关$S$在干路，电流表与$L_2$串联

答案： 1. 灯$L_2$（或$L_2$）
2. 0.3
3. 电路图：
[画图：两个灯泡$L_1$和$L_2$并联，开关$S$在干路，电流表与$L_2$串联]

11. 在“探究并联电路中干路电流与各支路电流的关系”的实验中,有以下操作。

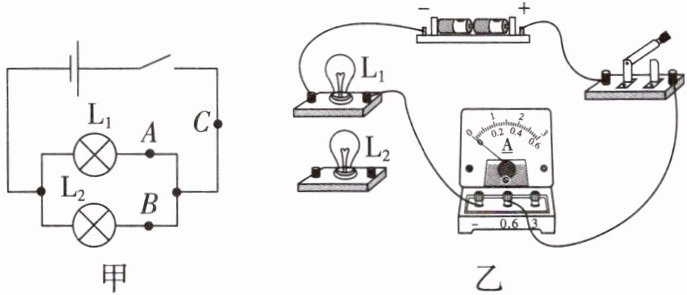

(1)请根据图甲中的电路图,用笔画线代替导线将图乙中的电路连接完整,使电流表测量通过小灯泡$ L_{1} $的电流。连接电路时应断开开关。
(2)用电流表分别测量$ A $、$ B $、$ C $三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第4次实验中$ B $点的电流如图丙所示,则$ I_{B} = $0.3A。分析数据可知:并联电路中电流的特点是$ I_{C} = $$I_{A}+I_{B}$。

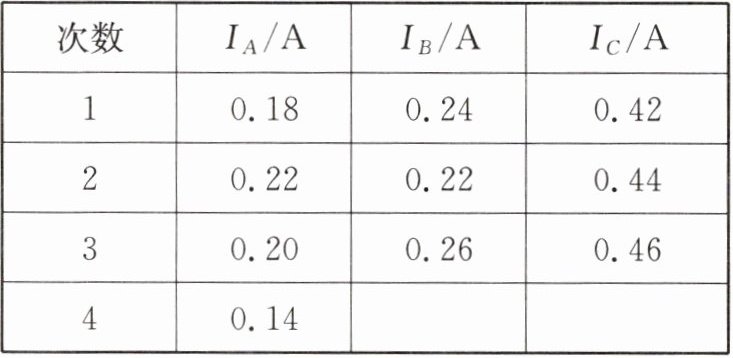

|次数| $ I_{A}/A $| $ I_{B}/A $| $ I_{C}/A $|
| 1 | 0.18 | 0.24 | 0.42 |
| 2 | 0.22 | 0.22 | 0.44 |
| 3 | 0.20 | 0.26 | 0.46 |
| 4 | 0.14 | | |

(3)在第2次实验中测得$ A $、$ B $两点的电流相等,原因可能是两灯泡规格相同。

答案：
(1) 断开
(2) 0.3；$I_{A}+I_{B}$
(3) 两灯泡规格相同
