1. 如图所示是“用伏安法测电阻”的实验电路图。关于该实验,下列说法正确的是(C)。

A.实验原理是 $ I = \frac{U}{R} $
B.滑动变阻器的作用是改变电源电压
C.多次测量取平均值是为了减小误差
D.实验结束,断开开关即可离开实验室

答案： C

2. (多选)在“测量小灯泡正常发光时的电阻”的实验中,关于四位同学遇到的一些问题,下列说法正确的是(AB)。
A.小刚连接完电路的最后一根导线,小灯泡就亮了,是因为他连接电路时开关是闭合的
B.小强连接完电路,闭合开关后小灯泡不亮,可能是因为滑动变阻器的阻值调到了最大
C.小梅要判断小灯泡是否正常发光,应在调节滑动变阻器的同时仔细观察小灯泡的亮度
D.小丽发现小灯泡在不同电压下测得的电阻值均不相同,这是由于测量误差导致的

答案： AB

3. 为测量定值电阻的阻值,某同学设计并连接了如图所示电路,所用的电源是两节干电池。请指出该同学在电路设计和连接上存在的两个问题：①电流表正负接线柱接反；②电压表测量对象错误（或电压表测电源电压）。

答案： ①电流表正负接线柱接反；②电压表测量对象错误（或电压表测电源电压）

4. 小明用伏安法测量未知电阻器 $ R $ 的阻值。

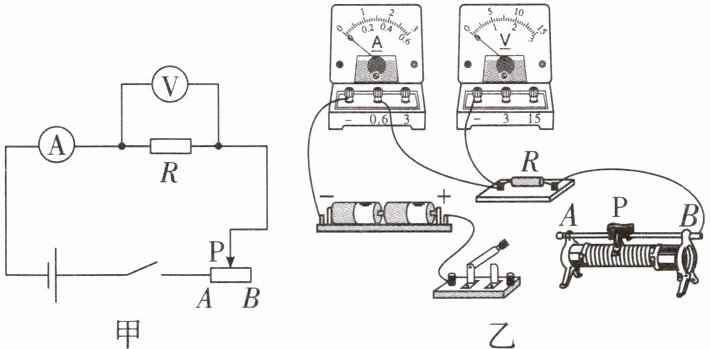

(1) 根据图甲所示的电路图,用笔画线代替导线,将图乙的实物图补充完整。
如图所示（滑动变阻器下接线柱接A端，电流表“0.6A”接线柱与滑动变阻器A端相连，电压表“3V”接线柱与电阻R靠近电流表一端相连）。
(2) 闭合开关前要将滑动变阻器的滑片调到______(选填“$ A $”或“$ B $”)端。
B
(3) 电压表的示数为 $ 1.5 \, V $ 时,电流表的示数如图丙所示,为______ $ A $,可算出电阻器 $ R $ 的阻值为______ $ \Omega $。

0.35
(4) 他接着移动滑动变阻器的滑片测出多组电压和电流的值,算出对应的电阻值及电阻的平均值,计算电阻的平均值的目的是______。
减小误差
(5) 测出电阻器 $ R $ 的阻值后,小明还对标有 $ 2.5 \, V $ 的小灯泡的电阻进行了测量,他测量了多组数据,如表所示。

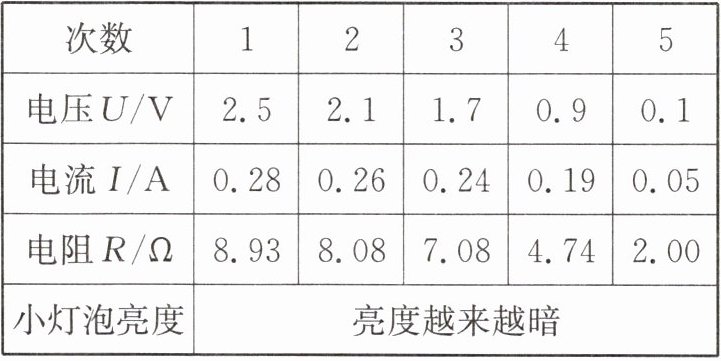

| 次数 | $ 1 $ | $ 2 $ | $ 3 $ | $ 4 $ | $ 5 $ |
| :---: | :---: | :---: | :---: | :---: | :---: |
| 电压 $ U / V $ | $ 2.5 $ | $ 2.1 $ | $ 1.7 $ | $ 0.9 $ | $ 0.1 $ |
| 电流 $ I / A $ | $ 0.28 $ | $ 0.26 $ | $ 0.24 $ | $ 0.19 $ | $ 0.05 $ |
| 电阻 $ R / \Omega $ | $ 8.93 $ | $ 8.08 $ | $ 7.08 $ | $ 4.74 $ | $ 2.00 $ |
| 小灯泡亮度 | \multicolumn{5}{c}{亮度越来越暗} |

小明发现 $ 5 $ 次测量得到的电阻值相差较大且小灯泡的电阻随电压减小而减小,亮度也变暗。和其他同学交流,发现都存在类似情况,同学们认为这种情况不是误差造成的,而是小灯泡的电阻受______影响。
温度

答案：
(1) 如图所示（滑动变阻器下接线柱接A端，电流表“0.6A”接线柱与滑动变阻器A端相连，电压表“3V”接线柱与电阻R靠近电流表一端相连）。
（此处需根据实物图准确连线，确保电流表串联、电压表并联，滑动变阻器“一上一下”接入电路）
(2) B
(3) 0.3；5
(4) 减小误差
(5) 温度
解析：
(1) 根据电路图，滑动变阻器串联在电路中，采用“一上一下”接法（下接线柱选A端），电流表串联在电阻R与滑动变阻器之间（正进负出，选0~0.6A量程），电压表并联在R两端（正接线柱接R靠近电流表一端，负接线柱接R另一端，选0~3V量程）。
(2) 闭合开关前，滑片应调至滑动变阻器最大阻值处。因滑动变阻器下接线柱接A端，故滑片在B端时电阻最大，保护电路。
(3) 电流表选用0~0.6A量程，分度值0.02A，指针指在0.3A处；由$R=\frac{U}{I}=\frac{1.5\,V}{0.3\,A}=5\,\Omega$。
(4) 多次测量取平均值可减小偶然误差，使结果更准确。
(5) 小灯泡亮度变暗时温度降低，电阻减小，说明其电阻受温度影响。
