《2025年优佳学案（云南）九年级物理全一册人教版》

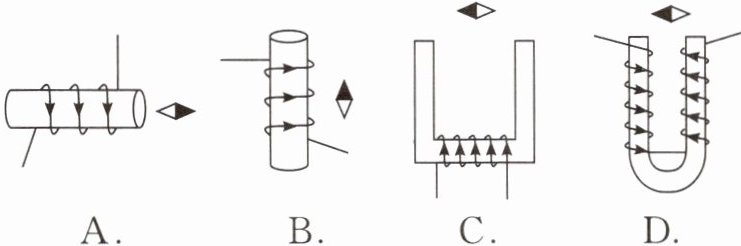

1. 下列选项中,放在通电螺线管(导线中箭头表示电流方向)附近的小磁针(黑端为N极),静止时指向正确的是(A)。

答案： A

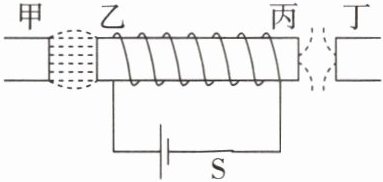

2. 如图所示为条形磁体和通电螺线管,虚线表示磁感线,则甲、乙、丙、丁的极性依次是(A)。

A.S、N、S、S
B.N、N、S、N
C.S、S、N、N
D.N、S、N、N

答案： A

3.(2024海南)如图所示是探究通电螺线管磁场特点的实验装置。下列操作能改变螺线管两端磁极的是(B)。

A.移动滑动变阻器滑片P
B.对调电源正负极
C.改变螺线管线圈匝数
D.在螺线管中加铁芯

答案： B

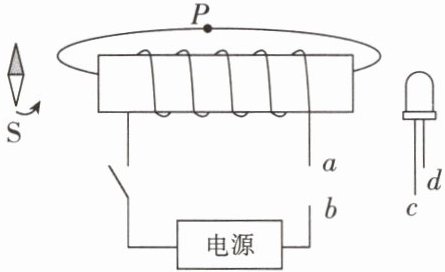

4. 如图所示,将某发光二极管的两极接入电路的a、b两点,闭合开关时,通电螺线管旁边小磁针S极向右偏转。下列判断正确的是(ACD)。

A.通电螺线管右端为N极
B.电源左端为正极,右端为负极
C.发光二极管c极接b点,d极接a点
D.图中P处磁感线的方向从螺线管右端到左端

答案： ACD

5. 如图所示,闭合开关S后,通电螺线管的左端为S极；通电螺线管左侧的小磁针将顺时针(选填“顺时针”或“逆时针”)旋转。

答案： S；顺时针

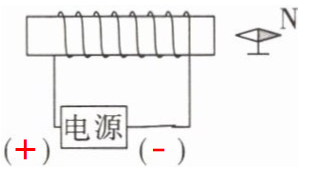

6.(2024东营)闭合开关,通电螺线管附近小磁针的N极指向如图所示,请在括号内标出电源的“+”“-”极。

答案：

7. 在“探究通电螺线管外部磁场的方向”的实验中：
(1)如图所示,当开关S闭合后,螺线管的左端是S(选填“N”或“S”)极。
(2)在图中画出通电螺线管周围的磁感线分布情况(画出一条即可),并标出磁感线的方向。
（图略，磁感线从螺线管右端（N 极）出发，回到左端（S 极），在图中螺线管外部画一条从右到左的曲线，并标上箭头表示方向）
(3)为了增强通电螺线管的磁性,可以在管中插入的材料是D(填写正确选项前的字母)。
A. 玻璃
B. 铝
C. 铜
D. 软铁
(4)请用小磁针判断通电螺线管附近M点的磁场方向,写出你的判断方法：将小磁针置于 M 点，静止时 N 极所指方向即为 M 点的磁场方向。

答案：
(1) S
(2)
(图略，磁感线从螺线管右端（N 极）出发，回到左端（S 极），在图中螺线管外部画一条从右到左的曲线，并标上箭头表示方向)
(3) D
(4) 将小磁针置于 M 点，静止时 N 极所指方向即为 M 点的磁场方向

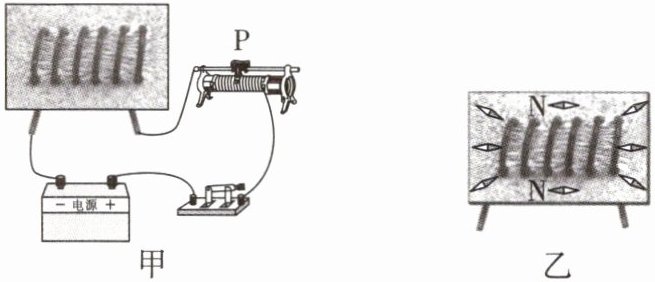

8. 某小组做“探究通电螺线管外部磁场的方向”的实验时,有以下操作。

(1)将螺线管安装在一块有机玻璃板上,连入电路中。在板面上均匀地撒满铁屑,闭合开关并轻敲玻璃板面,观察到铁屑分布情况如图甲所示。铁屑的分布情况与条形磁体周围铁屑的分布情况相似,铁屑的作用是显示磁场分布。
(2)把小磁针放在通电螺线管四周不同的位置,小磁针静止时N极所指方向如图乙所示,则通电螺线管的右端为N极。

答案：
(1)条形；磁场分布
(2)N
