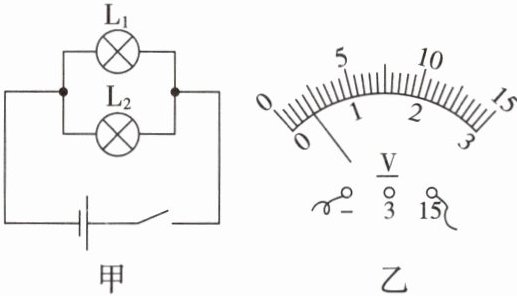

[典例2](2025呈贡区期末)在“探究并联电路中各支路用电器两端电压与电源两端电压的关系”的实验中,实验电路如图甲所示。

(1)为了使探究得出的结论具有普遍意义,$L_{1}$、$L_{2}$应该选择规格____(选填“相同”或“不相同”)的小灯泡。
(2)如果将电压表并联接在$L_{1}$两端,闭合开关,电压表示数如图乙所示,那么接下来的操作是：断开开关,____(请选择下列正确的选项)。
A. 将接“15”V接线柱的导线,改接到“3”V的接线柱
B. 将电压表的正负接线柱反接

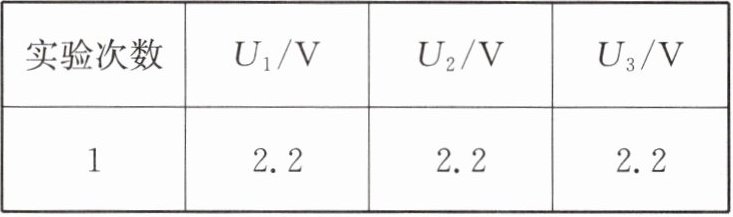

(3)下表是某同学正确操作后记录的数据。
|实验次数|$U_{1}$/V|$U_{2}$/V|$U_{3}$/V|
|1|2.2|2.2|2.2|

请你指出该同学在实验中存在的问题：____。修正方案后继续实验,归纳得出并联电路中电压的关系：____(写出字母表达式)。
(1)不相同
(2)(A)
(3)只做了一组实验,具有偶然性 $U_{1}= U_{2}= U_{3}$

答案： 解析：
(1)为了使探究得出的结论具有普遍意义,应该选择规格不同的小灯泡进行实验。
(2)由图乙可知,测量时,电压表指针偏转角度太小,说明选用的测量范围过大,测量误差较大；为了使实验结果更准确,接下来应该断开开关,将电压表换用$0$～$3$V的测量范围,故选A。
(3)仅做一组实验,具有偶然性,本实验是探究规律的,应多次实验排除偶然性,得出普遍规律。根据电路图,电路是并联的,通过表中数据分析,他得出的结论是在并联电路中,各支路两端的电压与电源两端的电压相等,$U_{1}= U_{2}= U_{3}$。
答案：
(1)不相同
(2)A
(3)只做了一组实验,具有偶然性 $U_{1}= U_{2}= U_{3}$
