《2025年优佳学案（云南）九年级物理全一册人教版》

[典例3] 如图所示,小磁针静止在螺线管附近,闭合开关S后,下列判断正确的是(D)。

A.A点磁场方向向上
B.A点磁场方向向下
C.小磁针N极指向左
D.小磁针N极指向右

答案： 解析：闭合开关S后,根据安培定则可知通电螺线管的右端为N极、左端为S极；在磁体的外部,磁感线从N极指向S极,所以通电螺线管外A点的磁场方向向左,故A、B错误；通电螺线管的右端是N极,根据磁极间相互作用的规律可知,小磁针的N极应远离螺线管的右端,即小磁针的N极指向右,故C错误,D正确。
答案：D

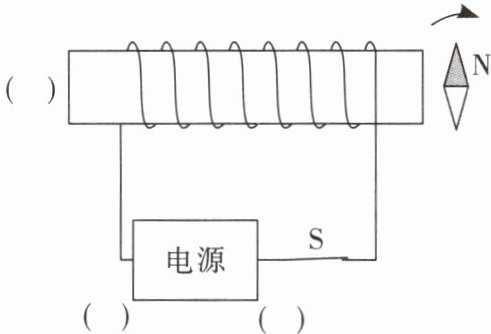

[变式](2024乐山)如图所示,闭合开关S后,位于螺线管右侧的小磁针N极顺时针旋转90°。请在对应括号中标出电源的“+”“-”极和通电螺线管左侧的极性。

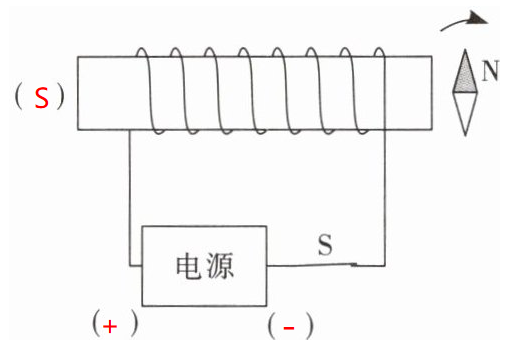

答案：
