《2025年优佳学案（云南）九年级物理全一册人教版》

1. (2025 德州)(多选)如图 1 所示是电阻器甲和乙的 $ I - U $ 图像。下列说法正确的是(AD)。
A. 甲的电阻为 $ 20 \Omega $
B. 乙是定值电阻
C. 当电流不变时,甲的阻值与它两端的电压成正比
D. 如图 2 所示,当开关 $ S $ 闭合,电源电压为 $ 5 V $ 时,电路中的总电流为 $ 0.5 A $

答案： AD

2. (2024 遂宁)噪声污染是当代社会四大污染之一,若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱,同学们找来定值电阻 $ R_0 $、声敏电阻 $ R $ (阻值会随声音强弱发生变化)、电流表、学生电源等器材,设计了可用电流表的示数来反映噪声强弱的装置,其中 $ R $ 的阻值随声音强弱变化的关系如图甲所示,该装置的电路如图乙所示。在某次测试中,当噪声为 $ 80 dB $ 时,电流表示数为 $ 0.4 A $；当噪声为 $ 50 dB $ 时,电流表示数为 $ 0.2 A $。下列选项正确的是(D)。
A. 电路中的电流随声音强度增大而减小
B. $ R_0 $ 的电阻是 $ 15 \Omega $
C. 电源电压为 $ 10 V $
D. 当电流表示数为 $ 0.3 A $,噪声强度为 $ 60 dB $

答案： D

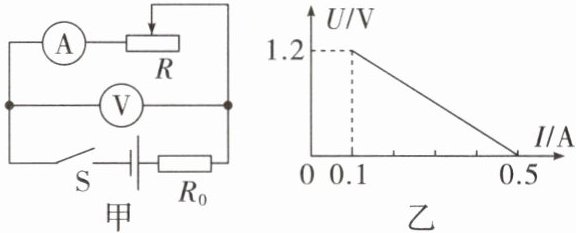

3. (2024 临沂)闭合如图甲所示电路的开关 $ S $,将滑动变阻器的滑片由最右端移到最左端的过程中,电压表与电流表示数的关系如图乙所示,则定值电阻 $ R_0 $ 的电阻为3 $ \Omega $,电源电压为1.5 $ V $。

答案： 3；1.5

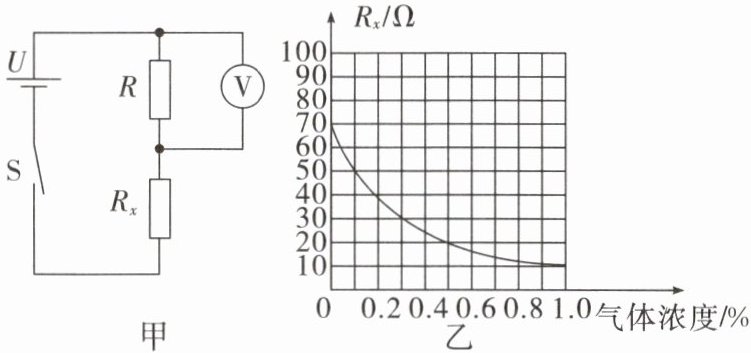

4. (2024 镇江)如图甲所示是小华设计的天然气浓度测试仪的电路图,电源电压 $ U $ 恒为 $ 4 V $,$ R $ 为定值电阻,电压表的测量范围为 $ 0 \sim 3 V $,将电压表作为气体浓度的显示装置,气敏电阻 $ R_x $ 的电阻与气体浓度的关系如图乙所示。当气体浓度增加时,$ R_x $ 的电阻将减小,电压表的示数会增大。要求将电压表示数为 $ 1.5 V $ 处标为气体浓度 $ 0.5\% $,定值电阻 $ R $ 的电阻应为15 $ \Omega $,若长时间使用后,电源电压降低,则测量结果小于 (选填“大于”“小于”或“等于”)实际的气体浓度。

答案： 减小；增大；15；小于
