调光台灯的基本原理
1. 组成：有一种调光台灯可以利用小灯泡来作为光源,并且通过滑动变阻器来调节电路。制作时需要注意的是电源电压和小灯泡的规格要匹配。
2. 原理：在串联电路中,利用变阻器改变电路中的电流,从而改变灯泡两端的电压,由此改变灯泡的亮度。

答案： 1. 小灯泡；滑动变阻器 2. 电流；电压

1. 小明的书桌上有一个调光书写台灯,台灯上调节灯光亮度的旋钮实质上是一个(D)。
A.电源
B.电流表
C.开关
D.变阻器

答案： D

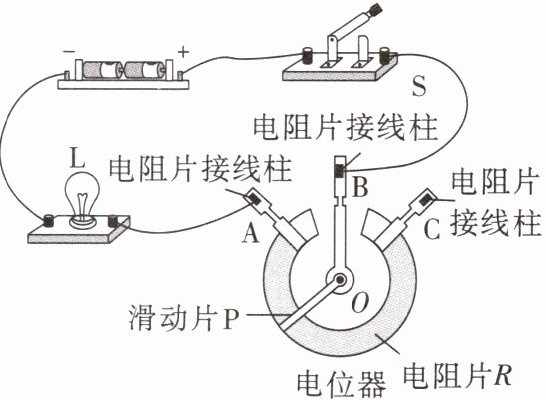

2. 小文同学利用电位器、直流稳压电源、导线、开关和小灯泡,组装了一个调光台灯,电路如图所示。闭合开关,将滑动片P顺时针向A接线柱滑动的过程中,电位器接入电路中的电阻变小(选填“变大”“变小”或“不变”),小灯泡的亮度变亮(选填“变亮”“变暗”或“不变”)。

答案： 变小，变亮

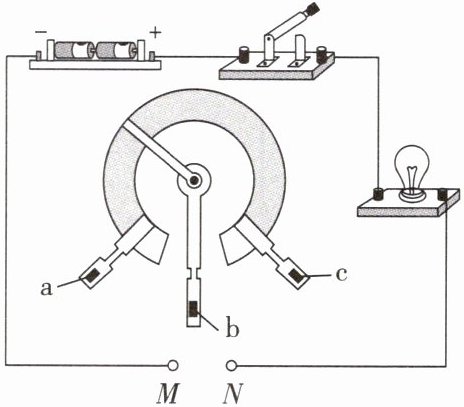

3. 某同学从网上买了一个合适规格的电位器,准备制作一个简易的调光台灯。电路设计如图所示,若要使旋钮顺时针转动时台灯变亮,则应将电位器的b、c两个接线柱分别与电路中的M、N两点相连,闭合开关后,旋转旋钮,台灯不能(选填“能”或“不能”)完全熄灭。

答案： b、c；不能

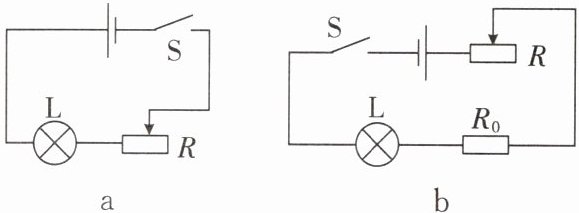

4. 如图所示是两个同学设计的调光台灯电路,老师认为图b方案更好一些,理由是图b中定值电阻R₀与灯泡串联，可防止滑动变阻器接入电阻过小时电路电流过大，从而保护灯泡（或提高电路安全性）。。

答案： 图b中定值电阻R₀与灯泡串联，可防止滑动变阻器接入电阻过小时电路电流过大，从而保护灯泡（或提高电路安全性）。
