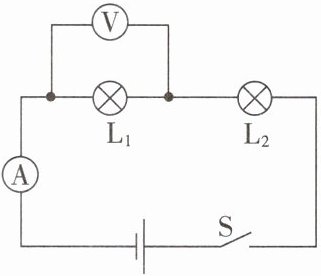

8. 根据如图所示的电路图,回答下列问题。

(1)开关 $ S $ 闭合,两个灯泡都不亮,电流表 $ A $、电压表 $ V $ 均无示数,则电路故障可能是灯L2。
(2)开关 $ S $ 闭合,两个灯泡都不亮,电流表 $ A $ 无示数,电压表 $ V $ 示数接近电源电压,则电路故障可能是灯L1。
(3)开关 $ S $ 闭合,过了一会儿,电流表 $ A $ 示数变大,电压表示数变为 0,则电路故障可能是灯L1。
(4)开关 $ S $ 闭合,过了一会儿,电流表 $ A $、电压表 $ V $ 示数均变大,则电路故障可能是灯L2。

答案：
(1)L2
(2)L1
(3)L1
(4)L2

9. 小明同学在“探究串联电路电压规律”的实验中,按如图所示的电路图连接实物。闭合开关,发现灯 $ L_{1} $ 和 $ L_{2} $ 都不亮,小明用电压表逐一与元件并联,以查找故障,测量得出 $ U_{ab}= 0V $；$ U_{bc}= 0V $；$ U_{cd}= 6V $；$ U_{ad}= 6V $。若电路只有一处故障,则故障可能为(C)。

A.$ L_{1} $ 断路
B.$ L_{1} $ 短路
C.$ L_{2} $ 断路
D.$ L_{2} $ 短路

答案： C

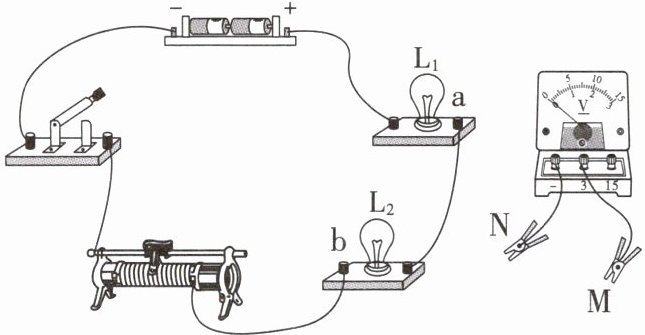

10. 如图所示,两个灯泡都不亮。在闭合开关且不拆开导线的情况下,将 $ M $ 接电源“$ + $”极,$ N $ 依次试触 $ a $、$ b $ 接线柱,发现前后两次电压表示数相等,且接近 $ 3V $。若故障是由两灯引起的,则可能是(C)。

A.$ L_{1} $、$ L_{2} $ 都短路
B.$ L_{1} $、$ L_{2} $ 都断路
C.$ L_{1} $ 短路且 $ L_{2} $ 断路
D.$ L_{1} $ 断路且 $ L_{2} $ 短路

答案： C

11. (多选)如图所示,闭合开关 $ S $ 时,灯泡 $ L_{1} $、$ L_{2} $ 都不亮。若电路中的故障是灯 $ L_{1} $ 断路,用一块电压表查找故障,闭合开关 $ S $,下列说法中正确的是(BCD)。


A.电压表接在 $ b $、$ c $ 两点间,电压表示数接近电源电压
B.电压表接在 $ a $、$ b $ 两点间,电压表示数接近电源电压
C.电压表接在 $ c $、$ d $ 两点间,电压表示数为 $ 0V $
D.电压表接在 $ a $、$ d $ 两点间,电压表示数为电源电压

答案： BCD

12. 小明发现在如图所示电路中,闭合开关 $ S $,灯泡 $ L $ 不亮且电流表和电压表均无示数。用电压表检测电路,当电压表分别接 $ a $、$ b $ 两点和 $ b $、$ d $ 两点时,电压表均无示数,接 $ c $、$ d $ 两点时电压表有示数,则可判定S(需填电路图中的元件符号)断路。小明找出并排除此故障后,闭合开关发现无论怎样移动滑动变阻器的滑片,小灯泡都只能微弱发光,且电流表、电压表示数均不变,则出现此现象的原因可能是滑动变阻器同时接了下方两个接线柱（或滑动变阻器接成了定值电阻）。

答案： S；滑动变阻器同时接了下方两个接线柱（或滑动变阻器接成了定值电阻）
