《2025年优佳学案（云南）九年级物理全一册人教版》

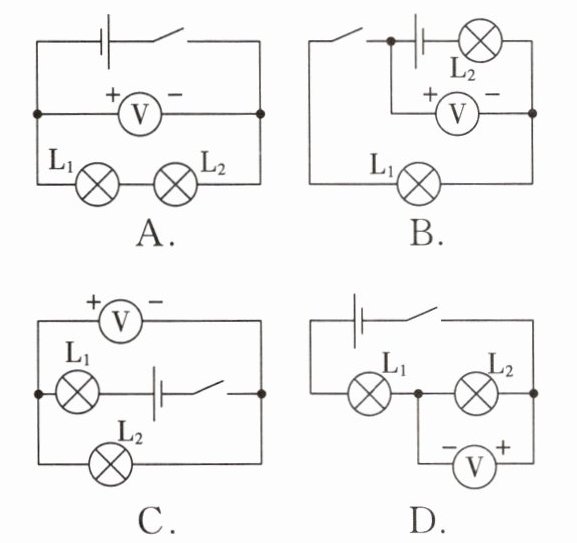

[典例2]要想测出$L_2$两端的电压,下列选项中连接正确的是(C)。

A.
B.
C.
D.解析:A选项中,电压表并联在$L_1、$$L_2$的两端,且正负接线柱接反了,无法测量出任何电压,故A错误;B选项中,电压表并联在$L_1$两端,测量的是$L_1$两端的电压,故B错误;C选项中,电压表并联在$L_2$两端,正负接线柱连接正确,故C正确;D选项中,电压表并联在$L_2$两端,正负接线柱接反了,故D错误。故选C。
答案:C

答案： C

[变式](2025大理期中)如图所示的电路中,当开关S闭合后,电压表的示数表示(B)。

A.灯$L_1$两端的电压
B.灯$L_2$两端的电压
C.电源电压
D.灯$L_1$和$L_2$两端的电压

答案： B

1. 手机电池的电压最接近(A)。
A.3.7 V
B.220 V
C.36 V
D.0.7 V

答案： A

2. 关于电流表和电压表的使用方法,下列说法中正确的是(B)。
A.测量电压时,电压表一定不能与被测电路并联
B.测量电流时,电流表一定不能与被测电路并联
C.不管是电流表还是电压表,连接时必须使电流从负接线柱流入,从正接线柱流出
D.电压表的测量范围改变后,每小格表示的分度值仍保持不变

答案： B

3. 如图所示的电路中,a、b 是电表,闭合开关,要使灯泡发光,则(C)。

A.a、b 都是电流表
B.a、b 都是电压表
C.a 是电流表,b 是电压表
D.a 是电压表,b 是电流表

答案： C

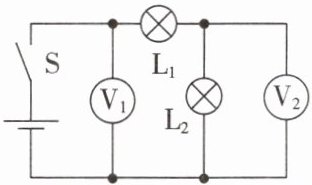

4. 请你仔细观察并分析电路图,下列说法正确的是(C)。

A.两灯串联,两电压表示数相同

B.两灯并联,两电压表示数不同
C.两灯串联,两电压表示数不同
D.两灯并联,两电压表示数相同

答案： C
