《2025年优佳学案（云南）九年级物理全一册人教版》

1. 请在图中用箭头标出 $ a $ 点的磁感线方向。

在图中a点处画箭头，方向从左指向右。

答案： 在磁体外部，磁感线从N极出发回到S极。图中为U形磁铁，左端为N极，右端为S极，所以a点的磁感线方向是从N极指向S极。
在图中a点处画箭头，方向从左指向右。

2. 如图所示,请在括号中标出小磁针静止时右侧磁极的名称,并用箭头在 $ M $ 点标出磁感线的方向。

答案： 小磁针右侧磁极标注为N，M点磁感线方向用箭头向右标出。

3. 地球是一个巨大的磁场,请在图中标出地磁场的磁极并将小磁针的 $ N $ 极涂黑。

地磁N极
小磁针上方涂黑为N极。

答案： 地磁$N$极标注在下方，小磁针上方涂黑为$N$极。

4. (2024 盐城)如图所示,标出通电螺线管的 $ N $ 极和 $ S $ 极。

答案： 1. 电流从电源正极流出，经螺线管回到负极，观察螺线管线圈绕向，电流从左端背面流入，右端正面流出。
2. 用右手握住螺线管，四指指向电流方向（左端背面向上，右端正面向上），大拇指指向螺线管右端。
3. 结论：螺线管右端为N极，左端为S极。
（在图中标出：螺线管右端标N，左端标S）

5. (2024 扬州)如图所示,请标出电源的正负极和磁感线的方向。

(﹣)(＋)
磁感线方向从左向右（→）。

答案： 电源左端为（﹣），右端为（＋），磁感线方向从左向右（→）。

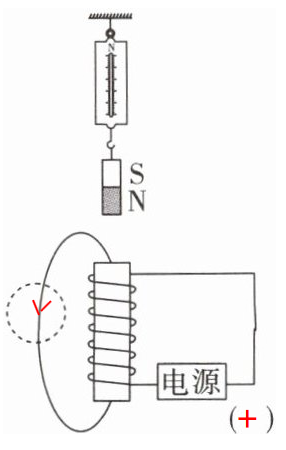

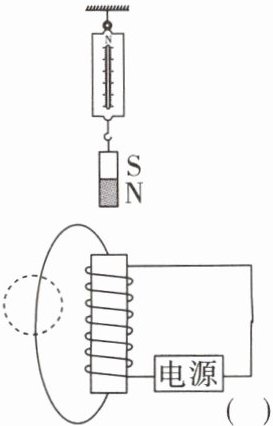

6. 如图所示,闭合开关后弹簧测力计的示数减小,请标出电源右端的极性并在虚线圈内的磁感线上画出其方向。

答案：

7. 在如图所示的电路中,电流表正常偏转。请在图中标出通电螺线管的 $ N $、$ S $ 极,并标出 $ P $ 点小磁针的 $ N $、$ S $ 极。

答案： 根据右手螺旋定则，用右手握住螺线管，让四指指向电流的方向（图中电流表的正极流向螺线管的一端），大拇指所指的方向即为通电螺线管的$N$极。
确定螺线管的$N$极和$S$极：
根据右手螺旋定则，螺线管的右端为$N$极，左端为$S$极。
确定$P$点小磁针的$N$极和$S$极：
根据磁极间的相互作用，小磁针的$N$极指向螺线管的$S$极，小磁针的$S$极指向螺线管的$N$极。
因此，$P$点小磁针的$N$极指向左，$S$极指向右。
在图中标出：
通电螺线管的右端为$N$极，左端为$S$极。
$P$点小磁针的$N$极指向左，$S$极指向右。
图中标注如下：
通电螺线管：右端为$N$极，左端为$S$极。
$P$点小磁针：$N$极指向左，$S$极指向右。

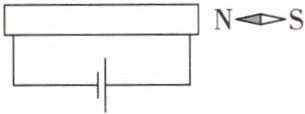

8. 根据如图所示小磁针 $ N $ 极的指向,在图中画出通电螺线管的绕线。

答案： 根据小磁针$N$极的指向，判断通电螺线管的$N$极和$S$极，小磁针右侧为$S$极，左侧为$N$极，所以通电螺线管右侧为$S$极，左侧为$N$极。
利用安培定则，用右手握住通电螺线管，让四指指向电流的方向，则大拇指所指的方向为通电螺线管的$N$极，从而画出通电螺线管的绕线。
绕线图如下：
（从右向左看，电流方向为逆时针方向绕线，因绘图限制，这里用文字描述，实际作答时应画出绕线图，从螺线管右侧开始，绕线方向为从上向下看逆时针绕至左侧。）

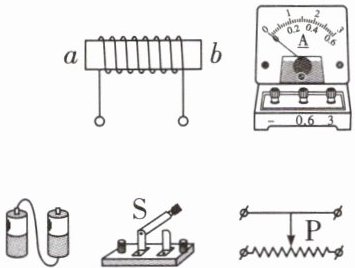

9. 用笔画线代替导线,把图中的元件连接起来(导线不准交叉),并符合以下要求：
(1) 开关 $ S $ 闭合后,通电螺线管的 $ a $ 端为 $ N $ 极,$ b $ 端为 $ S $ 极。
(2) 滑动变阻器的滑片 $ P $ 向左移动时,电流表示数变大,通电螺线管的磁性增强。

答案： 根据题目要求，电路连接如下：
1. 电源正极 → 开关S → 滑动变阻器左下接线柱
2. 滑动变阻器右上接线柱 → 电流表正接线柱
3. 电流表负接线柱 → 螺线管a端接线柱
4. 螺线管b端接线柱 → 电源负极
（说明：滑动变阻器连接左下和右上接线柱，确保滑片左移电阻变小；螺线管电流从a端流入，根据右手螺旋定则，a端为N极，b端为S极；电流表串联在电路中，测量总电流。）

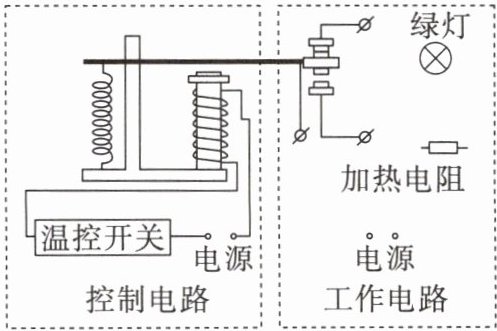

10. 某同学设计的冬季家庭温度自动控制器的工作原理如图所示。当室内温度低于 $ 25\ ^{\circ}C $ 时,温控开关闭合,绿灯不亮,加热电阻工作；当室内温度高于 $ 25\ ^{\circ}C $ 时,温控开关断开,绿灯亮,加热电阻停止工作,表示温度已经达到 $ 25\ ^{\circ}C $。请根据以上要求,用笔画线代替导线,完成工作电路部分的连接。

答案： 根据题目要求，工作电路连接如下：
1. 工作电源的一端连接电磁继电器的衔铁（动触点）。
2. 工作电源的另一端分别连接绿灯的一端和加热电阻的一端。
3. 绿灯的另一端连接电磁继电器的常闭静触点。
4. 加热电阻的另一端连接电磁继电器的常开静触点。
（注：实际作图时用笔画线按上述连接方式完成导线连接。）
