《2025年优佳学案（云南）九年级物理全一册人教版》

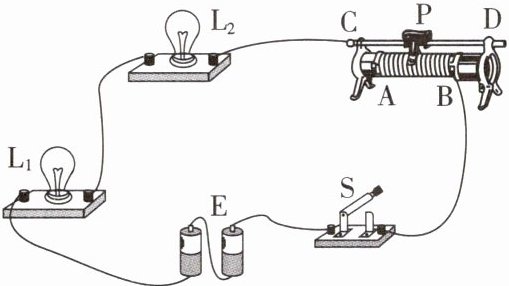

1. 如图所示,闭合开关 $ S $,发现灯泡 $ L_{1} $ 亮,$ L_{2} $ 不亮,调节滑动变阻器滑片 $ P $,$ L_{1} $ 变亮,$ L_{2} $ 始终不亮,出现这一现象的原因可能是(C)。

A.滑动变阻器断路
B.滑动变阻器短路
C.灯泡 $ L_{2} $ 短路
D.灯泡 $ L_{2} $ 断路

答案： C

2. 如图所示,灯 $ L_{1} $、$ L_{2} $ 规格相同,闭合开关 $ S $ 后,发现灯 $ L_{1} $ 不发光、$ L_{2} $ 发光。此电路的故障可能是(B)。

A.灯 $ L_{1} $ 短路
B.灯 $ L_{1} $ 断路
C.灯 $ L_{2} $ 短路
D.开关 $ S $ 接触不良

答案： B

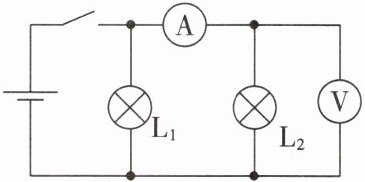

3. 如图所示,闭合开关后,两灯均正常发光。一段时间后,灯 $ L_{1} $ 被短路,则(D)。

A.灯 $ L_{2} $ 正常发光
B.电流表示数不变
C.电压表示数不变
D.电源被烧坏

答案： D

4. 如图所示,闭合开关,甲、乙两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,但两电学仪表指针仍明显偏转,则故障原因可能是(C)。

A.甲灯泡短路
B.乙灯泡短路
C.甲灯泡断路
D.乙灯泡断路

答案： C

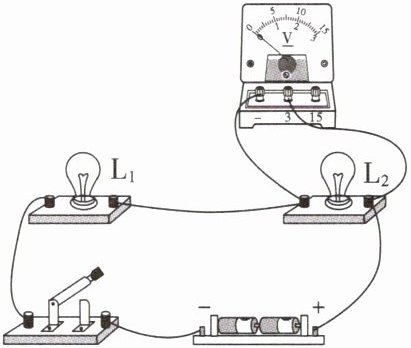

5. (2024 盐城)如图所示,在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。以下可能的是(D)。

A.$ L_{1} $ 短路
B.$ L_{1} $ 断路
C.$ L_{2} $ 短路
D.$ L_{2} $ 断路

答案： D

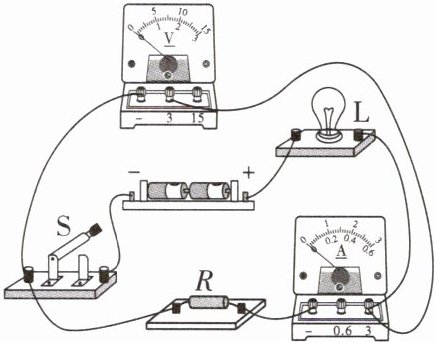

6. 如图所示,电源电压保持不变,闭合开关 $ S $,电路正常工作,过了一会儿,两电学仪表的示数都突然变大,则该电路中出现的故障可能是(B)。

A.灯 $ L $ 发生了断路
B.灯 $ L $ 发生了短路
C.电阻器 $ R $ 出现断路
D.电阻器 $ R $ 出现短路

答案： B

7. 如图所示,电源电压保持不变。闭合开关 $ S $ 后,电路正常工作。过了一会儿,一盏灯突然熄灭,两个电学仪表的示数变小,剩下一个电学仪表的示数不变。对这一现象的原因,下列判断正确的是(A)。

A.可能是 $ L_{1} $ 断路
B.可能是 $ L_{1} $ 短路
C.可能是 $ L_{2} $ 断路
D.可能是 $ L_{2} $ 短路

答案： A
