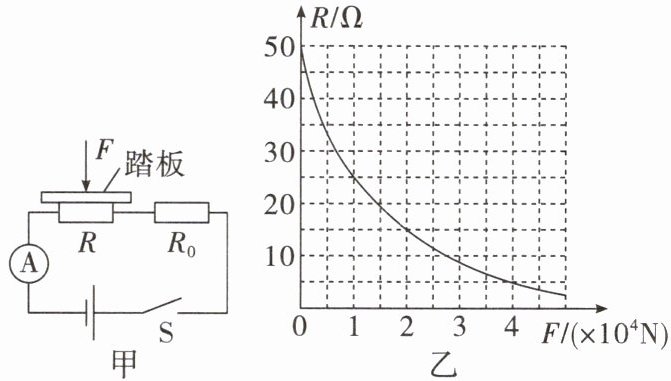

7. 高速公路收费站往往通过地磅检测汽车载重情况。图甲是跨学科学习团队设计的可视化地磅的电路原理图。该电路主要由踏板(重力不计)、压力传感器 R、显示承重的仪表(实质为电流表,测量范围为 0～0.6 A)等组成,R 的阻值与所受压力 F 的大小关系如图乙所示。电源电压为 12 V,定值电阻 R₀ 的电阻为 5 Ω。

(1) 当 R 的电阻为 35 Ω 时,求电路中的电流。
(2) 当通过电路的电流为 0.4 A 时,求地磅的测量值(g 取 10 N/kg)。
(3) 为了增加地磅的最大测量值,请你写出一种可行的方案,并列式进行说明。

答案： （1）0.3A；（2）1500kg；（3）增大$R_{0}$，理由见上述说明。

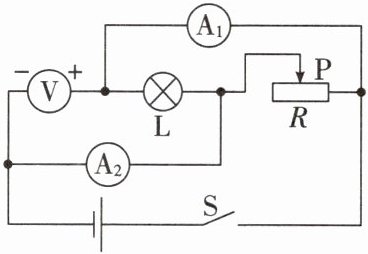

8. (2025 大理期中)如图所示,电源电压不变,闭合开关 S,假定小灯泡电阻恒定,当滑动变阻器的滑片 P 向右滑动时,下列说法正确的是(AD)。

A.电压表 V 的示数不变,电流表$ A_2 $的示数变小
B.电流表$ A_1 $的示数变大,电流表$ A_2 $的示数变小
C.电压表 V 的示数与电流表$ A_1 $的示数的比值不变
D.电压表 V 的示数与电流表$ A_2 $的示数的比值变大

答案： AD
