4. 在如图所示的电路中,电源电压为 $ 12 V $。在 $ a $、$ b $ 间接入灯 $ L_1 $“4 V 2 W”,闭合开关 $ S $,调节滑动变阻器的滑片 $ P $ 使灯 $ L_1 $ 正常发光。断开开关 $ S $,取下灯 $ L_1 $,保持滑片 $ P $ 的位置不变,在 $ a $、$ b $ 间接入“4 V 4 W”的灯 $ L_2 $ 后,闭合开关 $ S $,不考虑温度对灯丝电阻的影响,则下列说法正确的是(C)。

A.灯 $ L_2 $ 正常发光
B.电压表的示数保持 $ 4 V $ 不变
C.灯 $ L_2 $ 的实际功率为 $ 1.44 W $
D.滑动变阻器接入电路的电阻为 $ 8 \Omega $

答案： C

5.(多选)一台电动机的额定电压为 $ 10 V $,其电阻是 $ 2 \Omega $。同学们按如图所示的电路连接了电流表和电动机。当电动机正常工作时,电流表的示数为 $ 1 A $,则下列说法正确的是(BCD)。

A.电动机正常工作时将电能完全转换为机械能
B.电动机正常工作时因发热损失的功率为 $ 2 W $
C.电动机正常工作 $ 100 s $,消耗的电能为 $ 1000 J $
D.电动机工作时突然被卡住不转动时,电流表示数会变大

答案： BCD

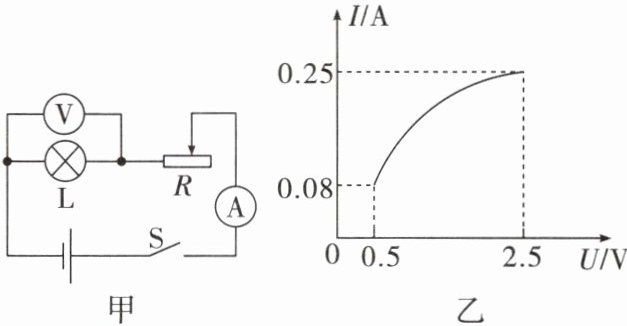

6. 如图甲所示,电源电压为 $ 4.5 V $,小灯泡的额定电压为 $ 2.5 V $。闭合开关 $ S $ 后,将滑动变阻器的滑片从最右端向左移动到某一位置的过程中,两电表的示数关系如图乙所示。下列判断正确的是(A)。

A.小灯泡的额定功率为 $ 0.625 W $
B.电路的最大总功率为 $ 1.2 W $
C.小灯泡的灯丝电阻越来越小
D.$ R $ 接入电路的阻值变化范围为 $ 8 \sim 20 \Omega $

答案： A

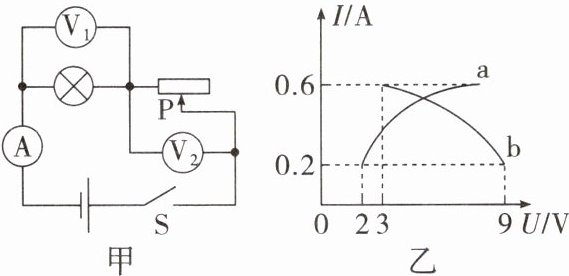

7.(多选)如图甲所示,电源电压恒定,将滑动变阻器的滑片 $ P $ 从最右端开始移动至灯泡正常发光为止,并根据电流表和电压表的示数绘制 $ I - U $ 的关系图像如图乙所示。则下列说法正确的有(BD)。

A.曲线 $ a $ 是电流表与电压表 $ V_2 $ 示数的关系图像
B.电源电压为 $ 11 V $
C.灯泡的额定电压为 $ 3 V $
D.灯泡的额定功率为 $ 4.8 W $

答案： BD
