《2025年优佳学案（云南）九年级物理全一册人教版》

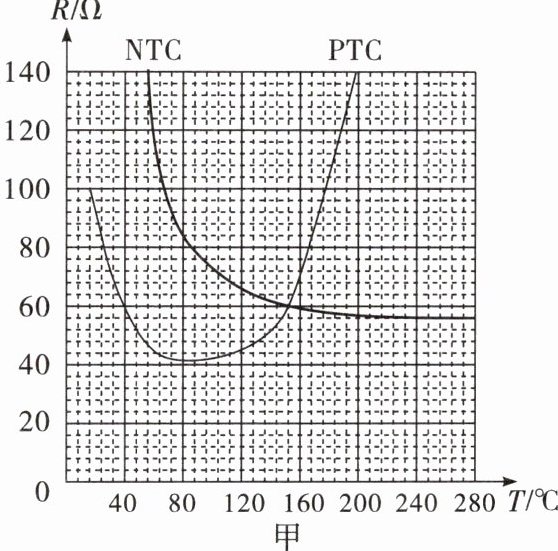

11. (2024云南)我国制造的新型材料PTC、NTC可制成热敏电阻,现已打破国外技术垄断,被广泛应用于新能源汽车、电热器等多种电子产品。如图甲所示为PTC、NTC热敏电阻的电阻随温度变化的图像。在如图乙所示的电路中,电源电压恒为6 V,电压表的测量范围为0～3 V,滑动变阻器Rₚ的阻值范围为0～100 Ω,Rₓ的位置可接入PTC或NTC热敏电阻。


(1)由图甲可知,在16 ℃～200 ℃之间PTC热敏电阻的电阻值随温度升高的变化情况是先降低后升高。
(2)温度为240 ℃时,NTC热敏电阻阻值为56 Ω,将其接入图乙中的Rₓ位置,闭合开关,移动滑片,使电压表示数为2.8 V,求通过NTC热敏电阻的电流和通电10 s它所消耗的电能。
通过NTC热敏电阻的电流为0.05A，通电10s它所消耗的电能为1.4J。
(3)现有PTC和NTC热敏电阻各一个,请任选其一接入图乙中的Rₓ位置,在热敏电阻温度为152 ℃时移动滑片,使电压表示数为2.5 V,然后保持滑片位置不变。为保证电路安全,求所选热敏电阻允许降到的最低温度。(计算过程中若有近似,请用分数代入计算)
70℃

答案：
(1)先降低后升高；
(2)0.05A，1.4J；
(3)70℃
