《2025年优佳学案（云南）九年级物理全一册人教版》

一、变阻器
1. 作用：能改变接入电路中电阻的大小,从而逐渐改变电路中的电流和部分电路两端的电压；保护电路。
2. 滑动变阻器。

(1) 原理：改变连入电路中的电阻丝的长度,从而改变电路中电阻的大小。
(2) 构造：①电阻丝,②金属杆,③滑片,④接线柱,⑤绝缘管。
(3) 符号： 。

答案： 1. 电阻；电流
2.
(1) 长度
(2) ①电阻丝；③滑片
(3)

二、滑动变阻器的使用
1. 要串联在电路中。
2. 要“一上一下”各选一个接线柱接入电路中。
3. 使用前应将电阻调节至最大阻值处。

答案： 1. 串
2.
3. 最大阻值处

三、变阻器的应用
滑动变阻器、机械式电位器、数字电位器等。

答案： 三、变阻器的应用：
1. 滑动变阻器：
原理：通过改变接入电路中电阻丝的长度来改变电阻。
接法：应接一上一下两个接线柱，开关闭合前，需将滑片移到阻值最大处。
2. 机械式电位器：
结构与滑动变阻器类似，通过旋转或滑动改变接入电路的电阻值，从而调节电路中的电流或电压。
3. 数字电位器：
采用数字控制方式来调节电阻值，具有精度高、易控制等优点。

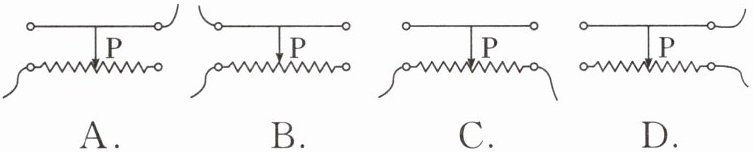

[典例1] 如图所示为滑动变阻器的四种接法,当滑片P向右滑动时,其接入电路的电阻变小的是(D)。

A.
B.
C.
D.解析：选项A、B中,滑动变阻器接入了左半段,滑片右移,连入电路的电阻丝变长,电阻变大,故不符合题意；选项C中,滑动变阻器同时使用了下面两个接线柱,相当于将定值电阻接入了电路,滑片移动,连入电路的电阻丝长度不变,电阻不变,故不符合题意。选项D中,滑动变阻器接入了右半段,滑片右移,连入电路的电阻丝变短,电阻变小,故D符合题意。
答案：D

答案： D

[典例2] 如图所示,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左滑动时,电压表的示数变小(选填“变大”“变小”或“不变”),灯泡L的亮度不变(选填“变亮”“变暗”或“不变”)。

答案： 解析：由电路图可知,灯泡L与滑动变阻器并联,电流表$A_1$测灯泡L支路的电流,电流表$A_2$测滑动变阻器支路电流,电压表测滑动变阻器左半部分的电压。将滑动变阻器的滑片P向左移动时,滑动变阻器左半部分电阻变小,分得的电压变小,电压表的示数变小。因并联电路中各支路互不影响,故灯泡L的亮度不变。
答案：变小 不变
