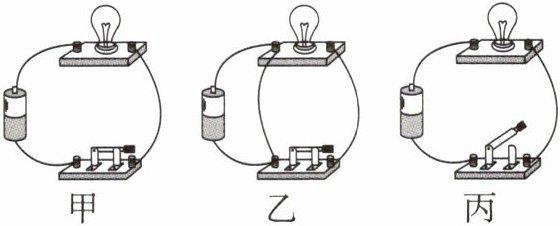

[变式]下列对如图所示电路的判断正确的是(C)。

A.甲断路、乙通路、丙短路
B.甲通路、乙断路、丙短路
C.甲通路、乙短路、丙断路
D.甲短路、乙断路、丙通路

答案： C

1. 下列几种器材中,都是用电器的是(C)。
A.电灯、导线、干电池
B.发电机、开关、电炉
C.电灯、电热水器、电风扇
D.蓄电池、电冰箱、电视机

答案： C

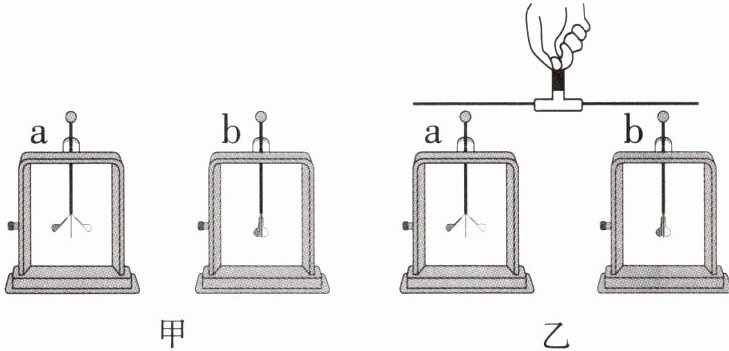

2. (2025 云南阶段练习)将用丝绸摩擦过的玻璃棒接触验电器 a 的金属球,验电器 a 的两片金属箔张开(如图甲所示),再用带有绝缘柄的金属棒把验电器 a、b 两金属球连接起来(如图乙所示)。下列说法正确的是(C)。

A.图甲中验电器 a 带正电,b 带正电
B.图乙中验电器 a 带正电,b 带负电
C.连接的瞬间,金属棒中电流的方向由 a 到 b
D.连接的瞬间,金属棒中电子的定向移动方向是由 a 到 b

答案： C

3. 如图是水果电池和发光二极管( )组成的电路。下列电路图与其对应的是(D)。
]

答案： D

4. 在如图所示电路中,闭合开关,电路所处的状态是(C)。

A.通路
B.断路
C.短路
D.无法判断
]

答案： C

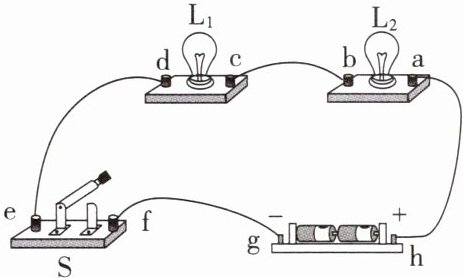

5. 如图所示,闭合开关 S,灯泡$ L_1、$$L_2 $都发光。现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是(D)。

A.a 和 b
B.c 和 d
C.e 和 f
D.d 和 a
]

答案： D

6. 如图所示,灯泡中的电流方向是B→A(选填“A→B”或“B→A”)。发光二极管由于具有单向导电性,能用来判断电流的方向。
]

答案： B→A；单向导电

7. 如图所示,用导线把一个小灯泡和开关连接起来,要使灯泡发光,除在 a、b 之间接入电源外,还需要闭合开关。
]

答案： 电源；闭合开关
