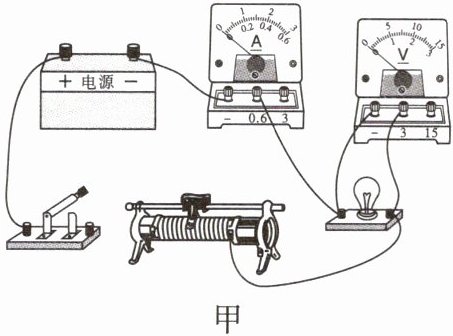

5. (2024 湖北) 小刚想测量标有“$ 2.5 \, V $ $ 0.3 \, A $”的小灯泡在不同工作状态下的电阻,他设计了如图甲所示的实验电路,电源电压不变。

(1) 请用笔画线代替导线,将图甲中的实物电路连接完整。
[画图：将电压表“3”接线柱与灯泡右接线柱相连，电流表“0.6”接线柱与灯泡左接线柱相连]
(2) 在图甲中,移动滑动变阻器的滑片至最右端后闭合开关,使电路中的电流在开始测量时最小。向另一端移动滑片,观察到小灯泡在电压达到 $ 0.42 \, V $ 时开始发光,此时电流表示数如图乙所示,为0.14 $ A $。

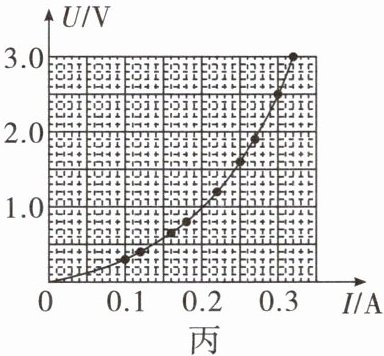

(3) 根据实验数据绘制 $ U - I $ 图像如图丙所示,小灯泡未发光时电阻可能为B。

A. $ 0 \, \Omega $
B. $ 3.1 \, \Omega $
C. $ 3.5 \, \Omega $
D. $ 8.3 \, \Omega $
(4) 随着电流的增大,滑动变阻器两端的电压减小,小灯泡的电阻增大,整个电路中的电阻减小。(均选填“增大”“减小”或“不变”)

答案：
(1)
[画图：将电压表“3”接线柱与灯泡右接线柱相连，电流表“0.6”接线柱与灯泡左接线柱相连]
(2) 右；0.14
(3) B
(4) 减小；增大；减小

6. (2025 楚雄期中) 实验小组利用图甲所示的电路测量小灯泡的阻值。
(1) 该实验的实验原理是R=U/I。
(2) 连接电路前应先断开开关,电路连接完成后应将滑动变阻器的滑片置于最左(选填“最左”或“最右”)端。
(3) 闭合开关后,无论怎样移动滑片 $ P $,发现小灯泡都不发光,电流表始终无示数,电压表有示数,其原因可能是C。
A. 滑动变阻器断路
B. 小灯泡短路
C. 小灯泡断路
(4) 排除故障后,测得多组电压、电流值,然后绘出了如图乙所示的 $ I - U $ 图像,当电压表的示数为 $ 1.5 \, V $ 时,小灯泡的电阻是7.5 $ \Omega $。
(5) 小明通过分析图像发现灯丝的电阻是变化的,这是因为导体的电阻随温度的变化而变化。这种现象在生活中也有体现,例如家里的白炽灯在刚开灯的瞬间,灯丝容易(选填“容易”或“不容易”)烧断。

答案：
(1) R=U/I
(2) 断开；最左
(3) C
(4) 7.5
(5) 温度；容易
