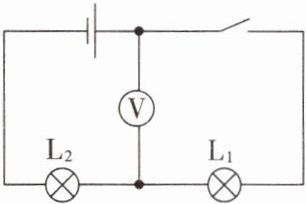

[典例3]在如图所示的电路中,开关闭合时,电压表示数为$2$V,电源电压为$4.5$V,则下列说法中正确的是(A)。

A.$L_{1}两端的电压为2.5$V
B.$L_{2}两端的电压为2.5$V
C.$L_{2}两端的电压为4.5$V
D.$L_{1}两端的电压为2$V

答案： 解析：当开关闭合,两灯泡串联,电压表并联在$L_{2}$两端,测$L_{2}$两端的电压,已知电压表示数为$2$V,则$L_{2}两端的电压为2$V,因串联电路中总电压等于各分电压之和,所以$L_{1}两端的电压U_{1}= U - U_{2}= 4.5$V-$2$V= $2.5$V,故A正确。
答案：A

[变式]如图所示,电源电压保持不变,先闭合开关$S_{1}$,再闭合开关$S_{2}$,电压表的示数不变(选填“变大”“不变”或“变小”),灯泡$L_{1}$的亮度不变(选填“变亮”“不变”或“变暗”)。

答案： 当只闭合开关$S_{1}$时，电路为灯泡$L_{1}$的简单电路，电压表测电源电压。再闭合开关$S_{2}$后，灯泡$L_{1}$与$L_{2}$并联，电压表仍测电源电压，由于电源电压保持不变，所以电压表的示数不变。
在并联电路中，各支路两端的电压相等且等于电源电压，闭合$S_{2}$前后，$L_{1}$两端的电压始终等于电源电压，根据$P = \frac{U^{2}}{R}$（$R$为$L_{1}$的电阻，不变）可知，$L_{1}$的实际功率不变，因此灯泡$L_{1}$的亮度不变。
不变；不变

1. 小明观察到手电筒的电源由两节新的干电池串联组成,可知该手电筒的工作电压是(C)。
A.4.5 V
B.1.5 V
C.3 V
D.4 V

答案： C

2. 如图所示,两个灯泡规格相同,闭合开关,电压表示数是 3 V。电源电压和灯泡$ L_2 $两端的电压分别是(D)。

A.3 V 3 V
B.1.5 V 3 V
C.3 V 1.5 V
D.6 V 3 V

答案： D

3. 在如图甲所示电路中,闭合开关后,两个电压表指针的偏转情况均如图乙所示,则灯泡$ L_1 $和$ L_2 $两端的电压分别为(D)。
A. 1.2 V 6 V
B. 6 V 1.2 V
C. 1.2 V 4.8 V
D. 4.8 V 1.2 V

答案： D
