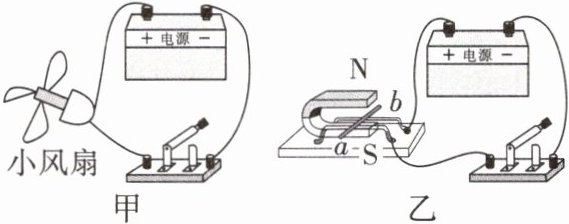

9. 如图甲所示是小明自制的小风扇,使用时发现小风扇转动,但风却向后吹。小明设计了如图乙所示的实验,探究其原因。

甲
乙
(1)闭合开关,给铜棒 $ ab $ 通电,发现铜棒 $ ab $ 向右运动,这表明铜棒 $ ab $ 在磁场中受到力的作用。
(2)保持磁场方向不变,将电源正负极对调后接入电路,闭合开关,发现铜棒 $ ab $ 向左运动,这表明电流方向影响了铜棒 $ ab $ 运动的方向。
(3)保持电流方向不变,将磁体的两极对调,闭合开关,发现铜棒 $ ab $ 向右运动,这表明磁场方向影响了铜棒 $ ab $ 运动的方向。小明进一步得到结论:当电流方向与磁场方向均对调后,铜棒 $ ab $ 的运动方向将不变(选填“改变”或“不变”)。
(4)根据实验,要改变小风扇转动方向,小明应该改变电流方向(或对调电源正负极)。
(5)请列举一个和小风扇工作原理相同的用电器:电动机(或扬声器等)。

答案：
(1)力
(2)电流方向
(3)磁场方向；不变
(4)改变电流方向(或对调电源正负极)
(5)电动机(或扬声器等)

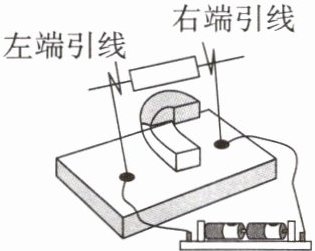

10. 如图所示为小琴做的小小电动机。矩形线圈的左端引线漆皮被全部刮掉,右端引线漆皮只刮掉了上半周,小小电动机由两节干电池供电。线圈快速稳定转动的过程中,线圈受到磁场的作用力,线圈中的电流为 $ 0.67 \, A $,则线圈快速稳定转动 $ 1 \, min $ 内电路消耗的电能约为(D)。

A.$ 150 \, J $
B.$ 120 \, J $
C.$ 90 \, J $
D.$ 60 \, J $

答案： D

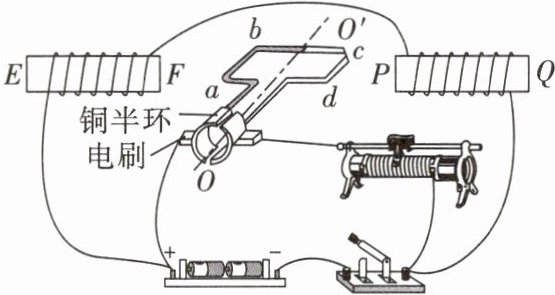

11. 如图所示为某电动机的原理简图,$ EF $、$ PQ $ 为螺线管,$ abcd $ 为电动机的线圈,$ OO' $ 为转轴,电源电压恒定。闭合开关后,从 $ O $ 点沿转轴观察,线圈顺时针转动,则

(1)螺线管 $ EF $ 的 $ F $ 端为N极,$ FP $ 间的磁场对线圈有力的作用,在铜半环和电刷的配合下,电动机能持续转动下去,该过程中电能转化为机械能。
(2)若将电源的正负极对调,从 $ O $ 点沿转轴观察,线圈逆时针转动。
(3)若只将滑动变阻器的滑片向右移动,能观察到的现象是线圈转动速度变慢。

答案：
(1)N；线圈；机械
(2)逆
(3)线圈转动速度变慢

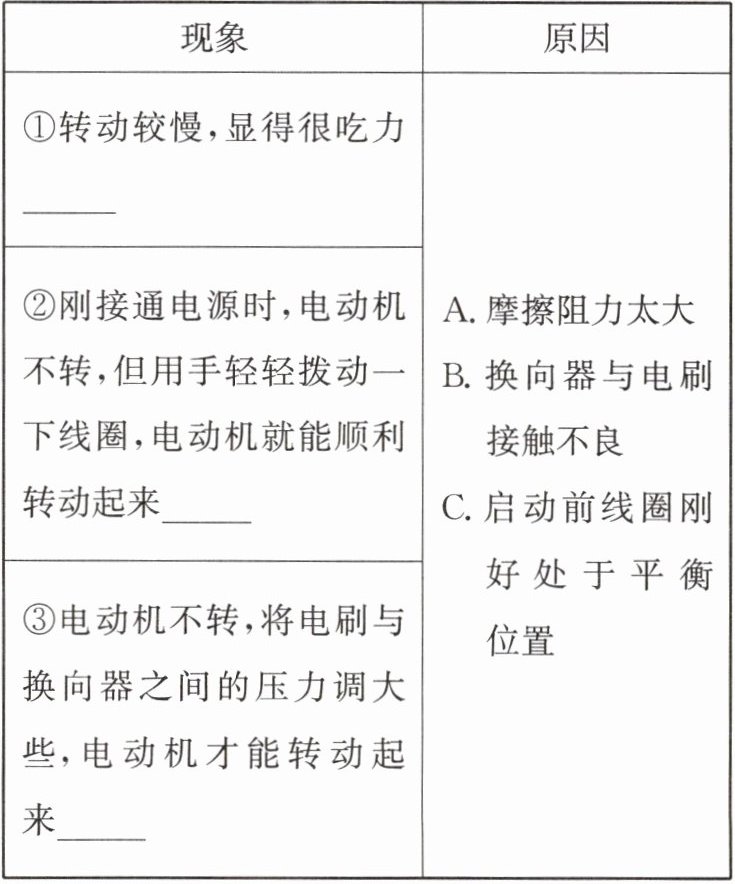

12. 组装直流电动机后,接通电源,根据表中出现的现象,将右边的原因填在横线上(填写字母序号)。
|现象|原因|
|①转动较慢,显得很吃力A|A. 摩擦阻力太大|B. 换向器与电刷接触不良|C. 启动前线圈刚好处于平衡位置|
|②刚接通电源时,电动机不转,但用手轻轻拨动一下线圈,电动机就能顺利转动起来C|
|③电动机不转,将电刷与换向器之间的压力调大些,电动机才能转动起来B|

答案： ① A
② C
③ B
