《2025年优佳学案（云南）九年级物理全一册人教版》

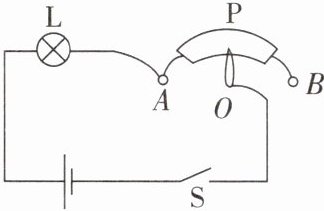

[典例3] 小华拆开了他家的调光台灯,发现其电路是由灯L跟一个电位器串联组成的,电路图如图所示。闭合开关S,将电位器的滑片P由A滑向B,下列说法正确的是(D)。

A.电位器接入电路中的电阻不变
B.灯L会变亮
C.电位器中的电流变大
D.灯L和电位器中的电流始终相等

答案： 解析：当滑片P由A滑向B时,电位器接入电路中的电阻变大,对电流的阻碍作用增强,电路中的电流变小,灯L变暗,故A、B、C错误；由电路图可知,灯L和电位器串联,所以电流相等,故D正确。
答案：D

1. 有几位同学拿来一个滑动变阻器,看到铭牌上标有“20Ω 1A”的字样,关于这个滑动变阻器的说法中,正确的是(C)。

①铭牌的含义：连入电路中的最小电阻是20Ω,允许通过的最小电流是1A
②铭牌的含义：连入电路中的最大电阻是20Ω,允许通过的最大电流是1A
③要使滑片P向右移动时,滑动变阻器的电阻变大,可以把a、c两个接线柱接入电路
④要使滑片P向右移动时,滑动变阻器的电阻变大,可以把b、c两个接线柱接入电路
A.②④
B.①③
C.②③
D.①④

答案： C

2. 如图所示,用滑动变阻器控制灯泡的亮暗时,要求滑动变阻器的滑片P向左移动,灯泡亮度增大,则滑动变阻器接入电路的方式可以是(B)。

A.a接M点,b接N点
B.c接M点,b接N点
C.c接M点,d接N点
D.d接M点,a接N点

答案： B

3. 如图所示是滑动变阻器的结构示意图,当滑片P向右移动时,要使连入电路中的电阻变大,应选择的接线柱为(B)。

A.a和b
B.a和d
C.b和c
D.b和d

答案： B

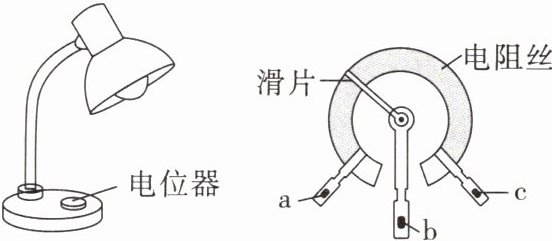

4. (2025昭通期中)如图所示为某品牌台灯及用于调光的电位器结构图,b与金属滑片相连,则此电位器应该与灯泡串联(选填“串联”或“并联”),欲使滑片逆时针转动时灯泡变暗,应分别将接线柱b和接线柱c(选填“a”或“c”)依次接入电路。

答案： 串联;c

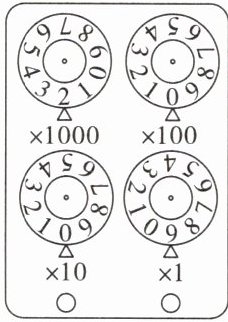

5. (2025文山阶段练习)如图所示,电阻箱的读数是2018Ω。

答案： 2018
