《2025年优佳学案（云南）九年级物理全一册人教版》

一、串联和并联
1. 串联：用电器逐个顺次连接,然后接到电路中的电路。
2. 并联：用电器的两端并列地连在一起,然后接到电路中的电路。
(1) 干路：并联电路中两个用电器共用的那部分电路。
(2) 支路：并联电路中两个用电器各自独立的那部分电路。

答案： 1. 逐个顺次连接
2. 并列地连在一起
(1) 共用
(2) 各自独立

二、连接串联电路和并联电路
1. 串联电路：开关控制所有用电器,开关位置的改变不影响它对用电器的控制作用。
2. 并联电路：干路开关控制所有用电器,支路开关只能控制所在支路的用电器。

答案： 1. 所有；不影响
2. 所有；所在支路

三、生活中的电路
家庭中的用电器大多是并联在电路中的。
[注意] 串联电路只有一条电流路径,并联电路有若干条电流路径。

答案： 并

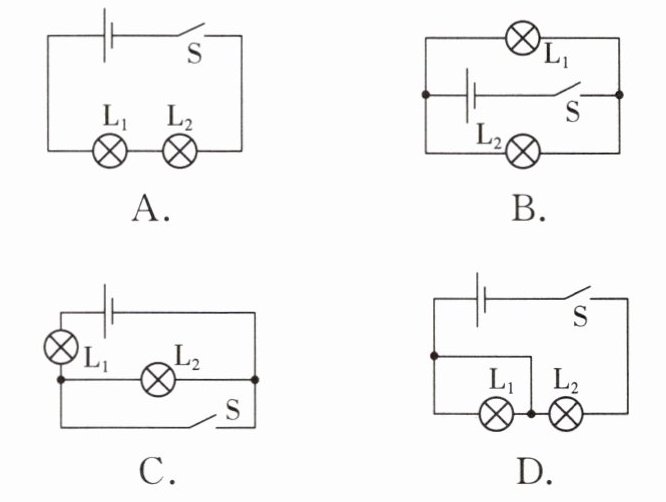

[典例1] 在如图所示的电路中,当开关S闭合时,灯泡$L_1、$$L_2$组成的电路为并联的是(B)。

A.
B.
C.
D.解析：A选项中电流只有一条路径,电流依次经过这两个灯泡,因此是串联电路,故A不符合题意；B选项中开关闭合时,电流有两条路径,分别经过这两个灯泡,是并联电路,故B符合题意；C选项中开关断开时,两灯组成串联电路,开关闭合时,灯$L_2$被短路,故C不符合题意；D选项中开关闭合时,灯泡$L_1$被短路,故D不符合题意。
答案：B

答案： B

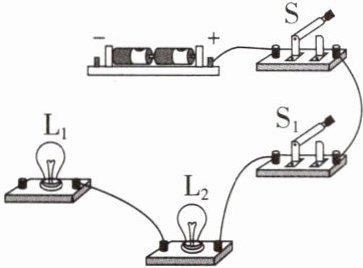

[典例2](2025昆明校考)请按要求在图中添加两根导线,完成电路连接。要求：

$L_1、$$L_2$并联,S控制整个电路$,S_1$只控制$L_2。$

答案：
解析：根据题意可知$,L_1$和$L_2$并联；S控制整个电路,则S在干路上；$S_1$只控制$L_2,$则$S_1$与$L_2$串联。
答案：如图所示。
