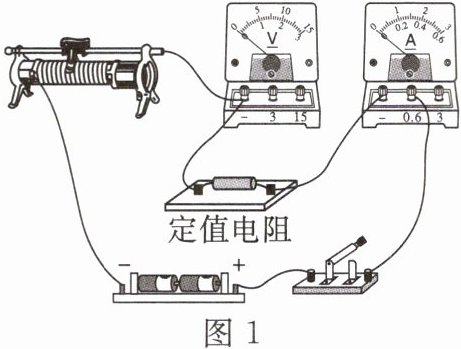

8. 小明用图 1 所示电路探究电压一定时电流与电阻的关系。



(1) 用笔画线代替导线将图 1 中的电压表正确接入电路。
(2) 开关闭合前,滑动变阻器的滑片应置于最______(选填“左”或“右”)端。

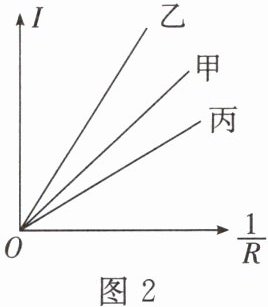

(3) 闭合开关,小明发现无论怎样调节滑动变阻器,电流表的指针均不偏转,电压表的指针有明显偏转且保持不变。已知导线及各接线柱连接完好,则电路故障是______。故障排除后,移动滑片,使电压表的示数为 $ 2 V $,记录电流表的示数。多次更换定值电阻重复实验,得到电流 $ I $ 与定值电阻 $ R $ 倒数的关系如图 2 中图线甲所示,从而得出结论：______。

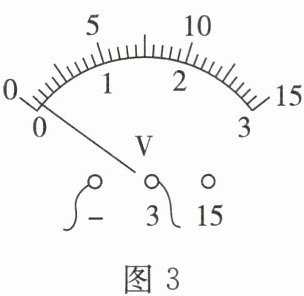

(4) 实验结束后,小明应先断开开关,再拆除______两端的导线。在整理器材时,他突然发现电压表指针位置如图 3 所示。
① 小明遗漏的实验操作是______。
② 小华通过正确实验操作也进行了上述实验,小明发现他与小华的实验结论一致。遗漏的实验操作并未影响结论,你认为其原因是______。
③ 小明按正确操作重新进行实验,你认为他得到的电流 $ I $ 与定值电阻 $ R $ 的倒数关系应为图 2 中的图线______(选填“甲”“乙”或“丙”)。

(1) 电压表并联在定值电阻两端，正接线柱接定值电阻靠近电源正极一端，负接线柱接另一端（量程0-3V）。
(2) 左
(3) 定值电阻断路；电压一定时，电流与电阻成反比（或电流与电阻的倒数成正比）
(4) 电源
① 电压表调零（或校零）
② 电压表零点误差对各次测量的影响相同
③ 丙

答案：
(1) 电压表并联在定值电阻两端，正接线柱接定值电阻靠近电源正极一端，负接线柱接另一端（量程0-3V）。
(2) 左
(3) 定值电阻断路；电压一定时，电流与电阻成反比（或电流与电阻的倒数成正比）
(4) 电源
① 电压表调零（或校零）
② 电压表零点误差对各次测量的影响相同
③ 丙

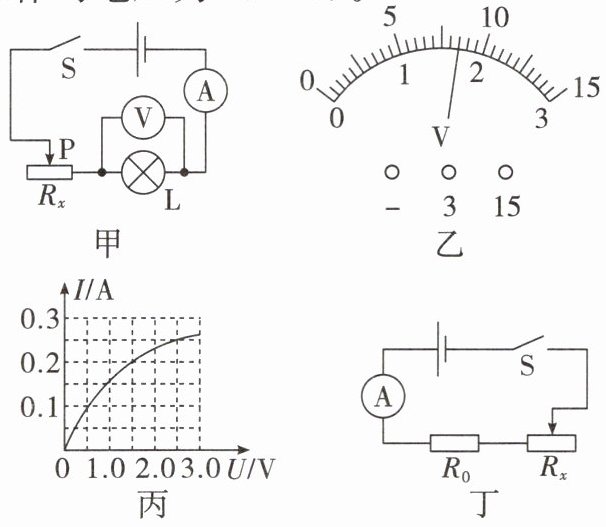

9. (2025 曲靖期中)图甲是“测量小灯泡在不同电压下的电阻”的实验电路图(小灯泡正常工作时电压为 $ 2.5 V $)。
(1) 该实验的实验原理是R=U/I。
(2) 小明按电路图连接实物,闭合开关后,发现电压表无示数,电流表有示数,移动滑片时电流表示数有变化,则故障可能是小灯泡发生短路(选填“短路”或“断路”)。
(3) 排除故障后,某时刻电压表的指针如图乙所示,电压表连接小的测量范围,若要测出小灯泡正常工作时的电阻,需要将滑片向左(选填“左”或“右”)滑动。
(4) 根据实验数据,作出小灯泡工作时 $ I - U $ 的关系图像如图丙所示,则小灯泡正常发光时的电阻为10 $ \Omega $。
(5) 当电压表的示数增大时,电压表与电流表的示数之比变大(选填“变大”“变小”或“不变”),这是因为灯丝电阻随温度升高而增大。
(6) 实验后小明发现滑动变阻器的最大阻值模糊不清,且电压表已损坏,于是他找了一个阻值已知的定值电阻 $ R_{0} $ 来代替灯泡,用电流表和定值电阻 $ R_{0} $ 测出了滑动变阻器的最大阻值 $ R_{x} $,设计电路如图丁所示,实验步骤如下：
① 滑片处于最左端时,读出此时电流表的示数为 $ I_{1} $。
② 滑片处于最右端时,读出此时电流表的示数为 $ I_{2} $。
③ 滑动变阻器的最大电阻 $ R_{x} = $$ R_{0}\frac{I_{1}-I_{2}}{I_{2}} $(用 $ I_{1} $、$ I_{2} $ 和 $ R_{0} $ 表示)。
]

答案：
(1) R=U/I
(2) 短路
(3) 左
(4) 10
(5) 变大；灯丝电阻随温度升高而增大
(6) ②滑片处于最右端时；③ $ R_{0}\frac{I_{1}-I_{2}}{I_{2}} $
