《2025年优佳学案（云南）九年级物理全一册人教版》

一、磁场对通电导线的作用
1. 通电导线在磁场中要受到力的作用,力的方向跟电流方向、磁场方向都有关系。
2. 通电线圈在磁场中可以转过一个角度,但不能(选填“能”或“不能”)连续转动。
[注意](1)如果通电导线中电流的方向与磁场的方向同时改变,通电导线受力的方向不变。
(2)通电导线中的电流越大、磁场越强,通电导线受到的作用力越大。

答案： 1. 力；电流方向；磁场方向
2. 不能

二、电动机的基本构造
1. 原理：通电线圈在磁场中受力转动。
2. 构造：电动机主要由定子和转子两部分组成,能够转动的部分叫作转子,固定不动的部分叫作定子。
3. 换向器的作用：当线圈刚越过平衡位置时,自动改变线圈中的电流方向。
[注意] 扬声器与电动机的工作原理相同,都是通电线圈在磁场中受力运动。

答案： 答题卡：
1. 原理：通电线圈在磁场中受力转动。
2. 构造：电动机主要由定子 和转子两部分组成，能够转动的部分叫作转子，固定不动的部分叫作定子。

[典例1]研究磁场对电流有力的作用。

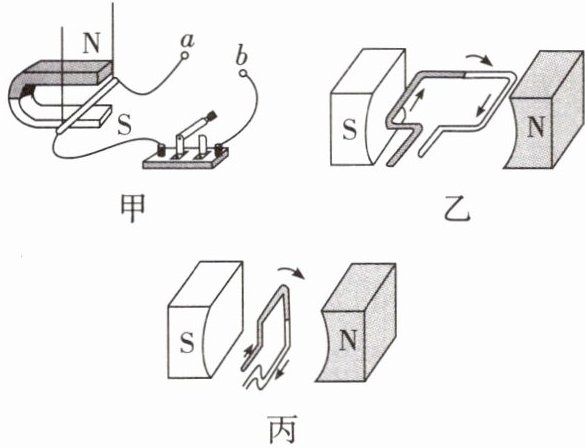

(1)利用如图甲所示的装置研究磁场对电流的作用时,应在“a”“b”之间接入电源,根据该原理可制成电动机。
(2)若要继续研究导体受力的大小与电流大小的关系,可在上述电路中再串联一个滑动变阻器。改变电流大小后,根据导体棒摆动的幅度可初步判断受力的大小是否发生改变。
(3)乙、丙两个图中,图丙中的线圈恰好处于平衡位置。

答案： 解析：
(1)利用如图甲所示的装置研究磁场对电流的作用时,必须有电源,所以应在a、b间接入电源。利用该原理制成了电动机。
(2)将滑动变阻器串联在电路中可以改变电路中电流的大小,若要继续研究导体受力的大小与电流大小的关系,可在上述电路中再串联一个滑动变阻器。改变电流大小后,根据导体棒摆动的幅度可初步判断受力的大小是否发生改变。
(3)当通电线圈所在平面与磁感线垂直时,线圈处于平衡状态,此时线圈受力平衡,所以图丙中的线圈恰好处于平衡位置。
答案：
(1)电源 电动机
(2)滑动变阻器 导体棒摆动的幅度
(3)丙

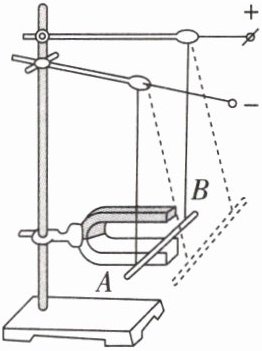

[变式1](2025江门期末)用如图所示的装置探究磁场对通电直导线的作用。给铝棒AB通电,观察到AB向右运动,要使AB通电后向左运动,下列做法中

可行的是(C)。
A.仅换用磁性更强的磁体
B.仅增加AB中的电流强度
C.仅将磁体的N极、S极对调
D.仅将铝棒AB换成铜棒

答案： C
