8. (2025 昆明期中)如图甲所示,电源电压保持不变。已知电流表 A 和$ A_1 $是两个完全相同的电流表,当$ S_2、$$S_3 $闭合$,S_1 $断开时,电压表示数为 6 V。
(1)电源电压是多少伏？
(2)当$ S_1、$$S_3 $断开$,S_2 $闭合时,电压表示数为 4 V,则$ L_1 $两端的电压为多少伏？
(3)当$ S_1、$$S_3 $闭合$,S_2 $断开时,电流表 A 指针偏转的位置与电流表$ A_1 $指针偏转的位置均如图乙所示,则此时通过$ L_2 $的电流为多少安？

答案：
(1) 当 $S_2$、$S_3$ 闭合，$S_1$ 断开时，电压表测电源电压，所以电源电压 $U = 6$ V。
(2) 当 $S_1$、$S_3$ 断开，$S_2$ 闭合时，$L_1$ 与 $L_2$ 串联，电压表测 $L_2$ 两端电压，即 $U_2 = 4$ V。
根据串联电路电压规律 $U = U_1+U_2$，可得 $L_1$ 两端的电压 $U_1 = U - U_2 = 6 - 4 = 2$ V。
(3) 当 $S_1$、$S_3$ 闭合，$S_2$ 断开时，$L_1$ 与 $L_2$ 并联，电流表 $A$ 测干路电流，电流表 $A_1$ 测 $L_1$ 的电流。
因为并联电路干路电流等于各支路电流之和，所以电流表 $A$ 的示数大于电流表 $A_1$ 的示数。
由图乙可知，电流表 $A$ 的量程为 $0 - 3$ A，分度值为 $0.1$ A，示数 $I = 1.2$ A；电流表 $A_1$ 的量程为 $0 - 0.6$ A，分度值为 $0.02$ A，示数 $I_1 = 0.24$ A。
根据并联电路电流规律 $I = I_1+I_2$，可得通过 $L_2$ 的电流 $I_2 = I - I_1 = 1.2 - 0.24 = 0.96$ A。
综上，答案依次为：
(1) 6 V；
(2) 2 V；
(3) 0.96 A。

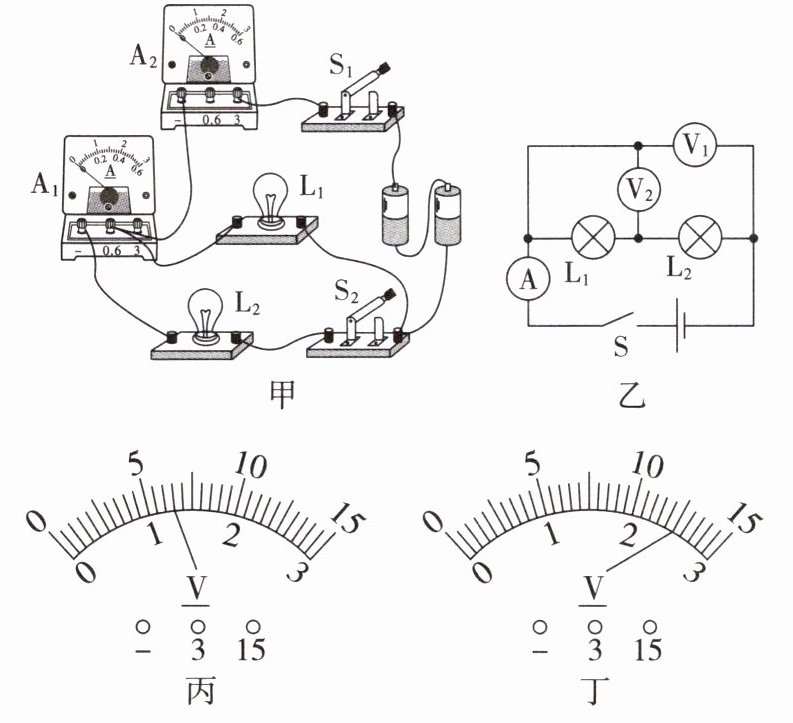

9. (2025 玉溪期中)小美向同学们分享物理学习经验时说：“在电学中应掌握好基础的电路分析。”请同学们认真分析电路图后回答问题。

(1)图甲中,先只闭合开关$ S_1 $时,灯$ L_1 $亮；当$ S_1、$$S_2 $都闭合时$,A_2 $的示数 变大(选填“变大”“变小”或“不变”)。
(2)如图乙所示的电路中,电压表所用的测量范围不明。闭合开关后$,V_1 $和$ V_2 $的示数分别如图丙、丁所示,电流表的示数为 0.5 A。求：
①通过灯泡$ L_2 $的电流是 0.5 A,电源电压是 6 V。
②灯泡$ L_1 $两端的电压是 3.6 V,灯泡$ L_2 $两端的电压为 2.4 V。

答案：
(1)变大
(2)①0.5；6
②3.6；2.4
