《2025年优佳学案（云南）九年级物理全一册人教版》

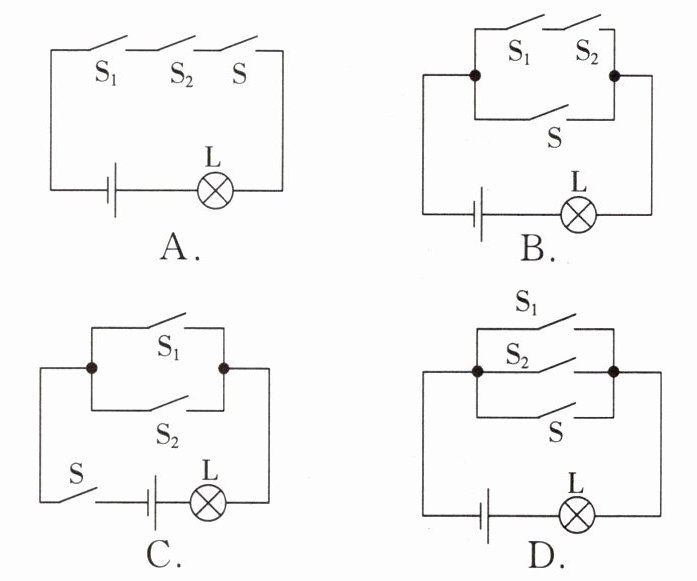

7. 智能手机的普及给我们的生活带来了很多便利,常用的智能手机是通过指纹开关 $ S_{1} $ 或密码开关 $ S_{2} $ 来解锁的,若其中任意一种解锁方式失败后,锁定开关 $ S $ 均会断开并暂停手机的解锁功能,$ S $ 将在一段时间后自动闭合恢复解锁功能。若用灯泡 $ L $ 发光模拟手机解锁成功,则符合要求的电路是(C)。

答案： C

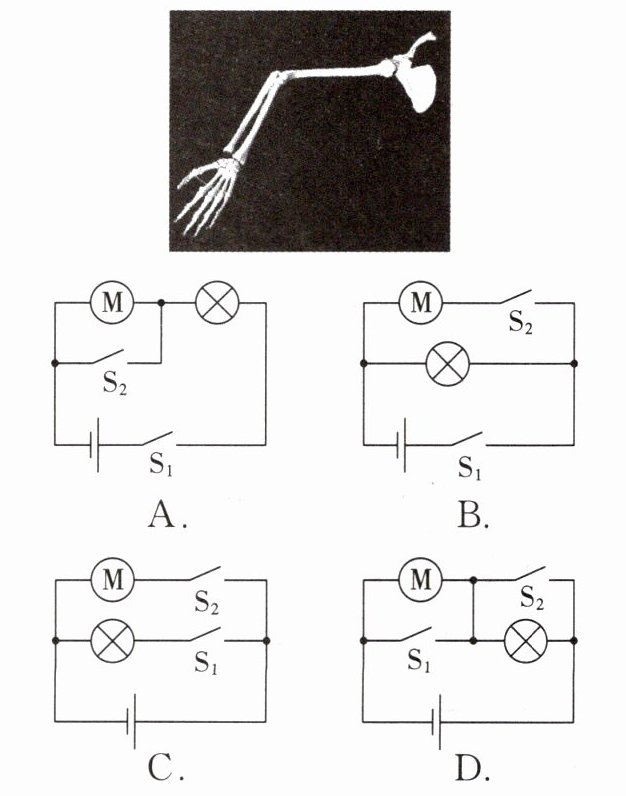

8. (2024 泸州)如图所示为第 38 届泸州市青少年科技创新大赛上展示的一件手臂骨骼模型。小明打算对该作品进行改进,加装电动机带动轮子转动,使骨骼模型动起来,并加装指示灯。电路设计要求为：只闭合开关 $ S_{1} $,仅指示灯亮；再闭合开关 $ S_{2} $,指示灯亮,电动机 $ M $ 转动；断开开关 $ S_{1} $,指示灯熄灭,电动机 $ M $ 停止转动。满足该设计要求的电路是(B)。

答案： B

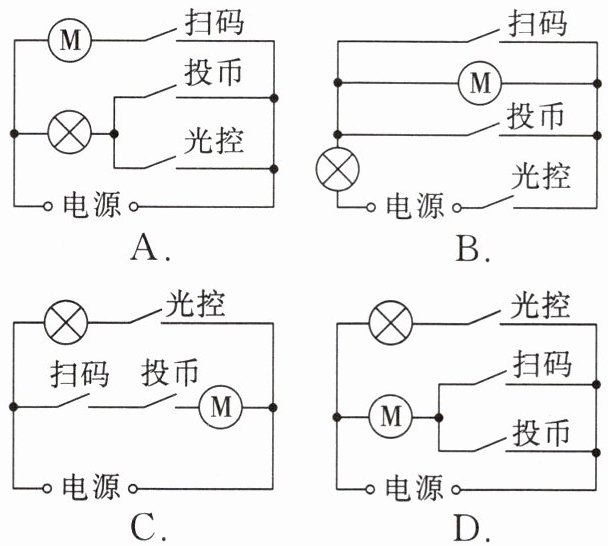

9. (2024 广安)某学校为了培养学生的科学素养,开展了科创教育,在此期间,科创小组自制了“冰激凌自动售货机”。该作品可以通过扫码(该开关闭合)或投币(该开关闭合)完成自动出售服务；当光线较暗时,光控开关闭合,还可以提供照明。下列电路设计符合该要求的是(D)。

答案： D

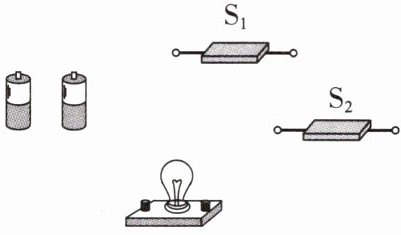

10. 为了方便夜间开门锁,有人发明了“感应照明门把手”,它利用感应开关 $ S_{1} $ (人触摸把手,$ S_{1} $ 闭合,不触碰则断开)和光敏开关 $ S_{2} $ (白天断开,晚上闭合)来自动控制电路,以达到夜间并且是有人开门触摸把手时,锁孔旁 LED 灯才发亮,达到照明的目的,请根据设计要求完成实物图连接。

答案： $S_1$、$LED$灯、$S_2$、电源组成串联电路，电路连接如下：
两个电池串联，正极连接$S_2$的一端，$S_2$的另一端连接$LED$灯的正极，$LED$灯的负极连接$S_1$的一端，$S_1$的另一端连接电池的负极。

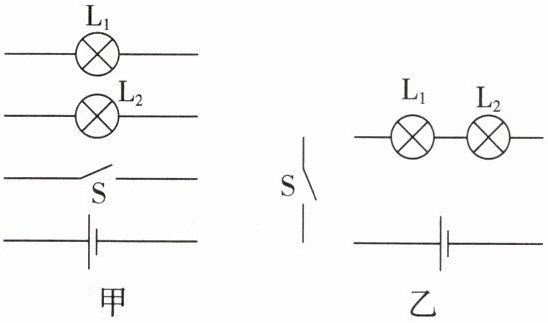

11. (2025 曲靖阶段练习)如图甲、乙所示,在不移动元件位置的情况下,将甲连接为串联电路；将乙连接为并联电路,且 $ S $ 控制 $ L_{1} $ 和 $ L_{2} $。

答案：
