一、实验目的
1. 能正确使用电压表测量串、并联电路中的电压,并能画出相应的电路图。
2. 会分析实验数据,归纳并总结出串联电路和并联电路中电压的规律。

答案： 串联电路电压规律实验作答：
1. 实验电路图：
画出两个串联电池、两个串联小灯泡（标为$L_1$、$L_2$）、开关、电压表分别并联在$L_1$两端（测$U_1$）、$L_2$两端（测$U_2$）以及电源两端（测$U$）的电路图。
2. 实验步骤：
按电路图连接电路，用电压表分别测出$L_1$两端的电压$U_1$、$L_2$两端的电压$U_2$以及电源电压$U$，记录数据。
换用不同规格的小灯泡，重复上述测量步骤，多测几组数据。
3. 实验数据记录：
|实验次数|$U_1/V$|$U_2/V$|$U/V$|
| ---- | ---- | ---- | ---- |
|1| | | |
|2| | | |
|3| | | |
（将测量数据填入表格）
4. 实验结论：
串联电路中总电压等于各用电器两端电压之和，即$U = U_1+U_2$。
并联电路电压规律实验作答：
1. 实验电路图：
画出两个并联电池、两个并联小灯泡（标为$L_1$、$L_2$）、开关、电压表分别并联在$L_1$两端（测$U_1$）、$L_2$两端（测$U_2$）以及电源两端（测$U$）的电路图。
2. 实验步骤：
按电路图连接电路，用电压表分别测出$L_1$两端的电压$U_1$、$L_2$两端的电压$U_2$以及电源电压$U$，记录数据。
换用不同规格的小灯泡，重复上述测量步骤，多测几组数据。
3. 实验数据记录：
|实验次数|$U_1/V$|$U_2/V$|$U/V$|
| ---- | ---- | ---- | ---- |
|1| | | |
|2| | | |
|3| | | |
（将测量数据填入表格）
4. 实验结论：
并联电路中各支路两端的电压都相等且等于电源电压，即$U = U_1=U_2$。

二、实验器材
电源、开关、四个不同规格的灯泡、导线等,测量工具是电压表。

答案： 不同规格；电压表

三、实验步骤
1. 设计实验电路并画出电路图,根据电源电压选择电压表的测量范围。
2. 将电压表的两端分别连到 $ L_1 $、$ L_2 $ 和电源的两端,分别测量出电压 $ U_1 $、$ U_2 $、$ U $,并初步得出它们之间的关系。
3. 换用另外两个不同规格的灯泡,重做上述实验,分析是否还有同样的关系。

答案： 1. 电源电压
2. 不同规格

四、实验结论
1. 在由两个小灯泡组成的串联电路中,电源两端的电压等于各小灯泡两端的电压之和,即 $ U = $$U_1 + U_2$。
2. 串联电池组两端的电压等于每节电池两端的电压之和。
3. 并联电路中两个支路上小灯泡两端的电压与电源两端的电压相等,即$U = U_1 = U_2$。

答案： 1. 之和；$U_1 + U_2$
2. 之和
3. 相等；$U = U_1 = U_2$

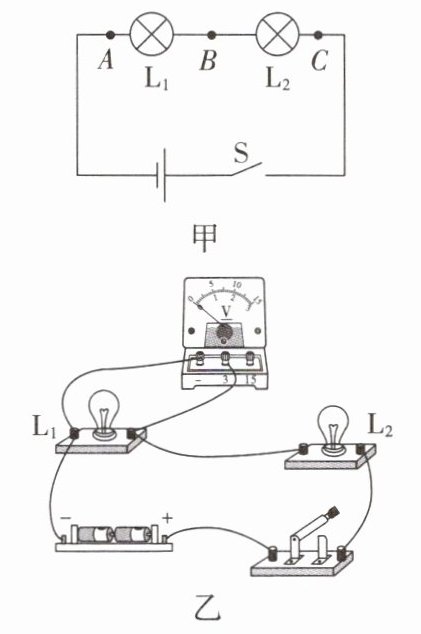

[典例1](2025永善期中)在“探究串联电路中用电器两端电压与电源两端电压的关系”的实验中,设计的实验电路如图甲所示。

(1)实验中应选择规格不同(选填“相同”或“不同”)的小灯泡。

(2)按照图甲连接如图乙所示电路时,开关必须断开。用电压表测量小灯泡两端的电压时,电压表应与小灯泡并联(选填“串联”或“并联”)。

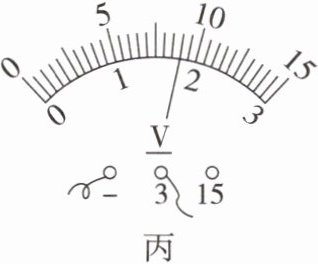

(3)正确连接电路后,闭合开关,第一次测量$L_{1}$两端电压,电压表的示数如图丙所示,为1.8V。
(4)为了寻找普遍规律(选填“寻找普遍规律”或“减小实验误差”),小组完成了三次实验,数据如下表所示。

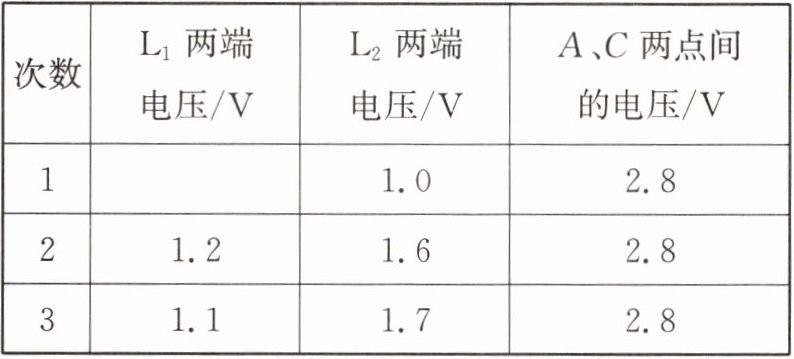

|次数|$L_{1}$两端电压/V|$L_{2}$两端电压/V|$A$、$C$两点间的电压/V|
|1| |1.0|2.8|
|2|1.2|1.6|2.8|
|3|1.1|1.7|2.8|

(5)分析实验数据,可得到串联电路的电压关系是串联电路的总电压等于各部分用电器两端电压之和。
(6)评估过程中,小明提出本次实验连接电压表时,可以不选用大的测量范围来试触。你认为可行吗？并说明理由。可行,两节新干电池两端的电压仅为3V。

答案： 解析：
(1)实验中,应选择不同规格的小灯泡多做几次实验,避免实验结果具有偶然性。
(2)为保护电路,连接电路时,开关应断开；使用电压表测量小灯泡两端电压的过程中,电压表和小灯泡并联。
(3)电压表示数如图丙所示,电压表选用小量程,分度值为$0.1$V,电压为$1.8$V。
(4)此题是探究串联电路的电压规律,多次测量是为了寻找普遍规律。
(5)分析表中数据有$1.8$V+$1.0$V= $2.8$V,$1.2$V+$1.6$V= $2.8$V,$1.1$V+$1.7$V= $2.8$V,可得到串联电路的电压特点：串联电路中,电源两端的电压等于各部分用电器两端电压之和。
(6)两节新干电池两端的电压为$3$V,小明提出的操作可行。
答案：
(1)不同
(2)断开 并联
(3)$1.8$
(4)寻找普遍规律
(5)各部分用电器两端电压之和
(6)可行,两节新干电池两端的电压仅为$3$V
