《2025年优佳学案（云南）九年级物理全一册人教版》

5. 小华做实验时,误将电流表和电压表的位置接反了,如图所示。开关闭合后,下列现象可能会出现的是(C)。

A.电压表、电流表指针均不偏转
B.电流表指针发生偏转,电压表指针几乎不动
C.灯泡 $ L_1 $、$ L_2 $ 均不亮
D.灯泡 $ L_1 $ 被烧坏

答案： C

6. (1) $ 110 kV = $$1.1 × 10^5$$ V = $$1.1 × 10^8$$ mV $。
(2) $ 300 mV = $$0.3$$ V = $$3 × 10^{-4}$$ kV $。

答案：
(1) $1.1 × 10^5$；$1.1 × 10^8$
(2) $0.3$；$3 × 10^{-4}$

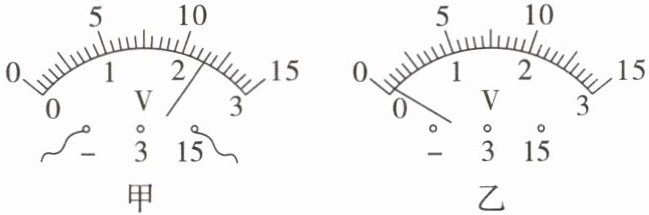

7. 如图所示,图甲中电压表的分度值为0.5 $ V $,示数为11 $ V $;若使用前出现如图乙所示的情况,则原因是电压表使用前未调零。

答案： 0.5；11；电压表使用前未调零

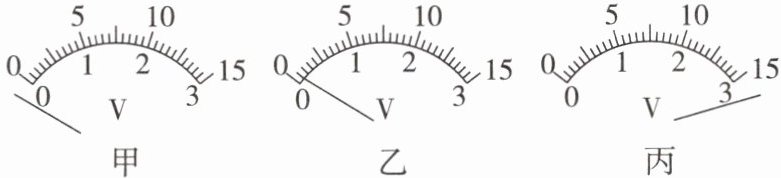

8. 用电压表测量电路中某部分电路两端的电压时,试触过程中发现电压表的指针如图所示。请在下面横线上写出造成此现象的原因。

甲的问题:正负接线柱接反。
乙的问题:量程选择过大。
丙的问题:量程选择过小。

答案： 甲的问题: _正负接线柱接反_。
乙的问题: _量程选择过大_。
丙的问题: _量程选择过小_。

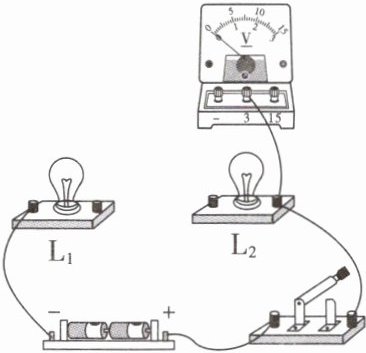

9. (2024 贵州)如图所示是未完成连接的实物电路,请在图中用笔画线代替导线按要求完成电路连接。要求:两灯串联,电压表测量小灯泡 $ L_2 $ 两端电压,导线不能交叉。

答案： 将开关右接线柱与$L_1$左接线柱相连，$L_1$右接线柱与$L_2$左接线柱相连，$L_2$右接线柱与电源负极相连，电压表负接线柱与$L_2$左接线柱相连，电压表$3V$接线柱与$L_2$右接线柱相连。

10. 小明在做电学实验的时候遇到一个问题:他的电压表和电流表上面的“V”“A”标记均看不清,为了区分哪个是电压表哪个是电流表,他将两只电表分别接入图中电路的 $ ? $ 里。

(1)闭合开关,若出现灯泡发光,则该表为电流表。
(2)闭合开关,若出现灯泡不发光,则该表为电压表。

答案：
(1)灯泡发光；
(2)灯泡不发光

11. (2025 楚雄期末)小明家的苹果喜获丰收,他用一块铁片、一块铜片和一个苹果制作了一个苹果电池。他猜想铜片是苹果电池的正极。为了验证猜想,他选择一个电压表、一个开关、若干导线,设计实验进行验证,其实验操作如下:
(1)将铜片、铁片插入苹果,用导线将电压表的正接线柱与开关相连后再与铜片相连,负接线柱与铁片相连,接下来的操作是闭合开关。
(2)若电压表指针正向偏转,则说明铜片是苹果电池的正极。

答案：
(1)闭合开关
(2)电压表指针正向偏转
