7. (2024云南改编)实验小组在做“探究电阻一定时电流与电压的关系”的实验时,有以下操作。

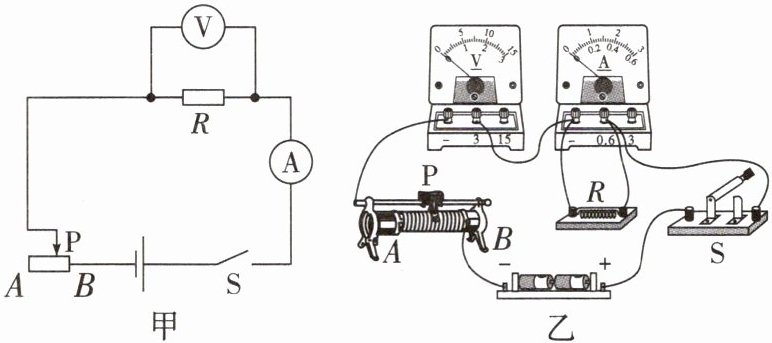

(1)根据图甲中的电路图连接电路时,开关应断开。闭合开关前,应将滑动变阻器的滑片P移到A(选填“A”或“B”)端。


(2)检查图乙,发现有一根导线接错了,请在这根导线上打“×”,并画出正确接法,且导线不交叉。
（在图乙中，将连接电压表正接线柱与滑动变阻器B端的导线打“×”，改接电压表正接线柱与定值电阻R右端接线柱相连）
(3)正确连接电路后,闭合开关,移动滑动变阻器的滑片P,记录电压表和电流表的第1组示数后,为完成后续实验,应逐渐将滑片向B(选填“A”或“B”)端移动,数据记录如表所示。其中第3次实验时电流表的示数如图丙所示,为0.12A。

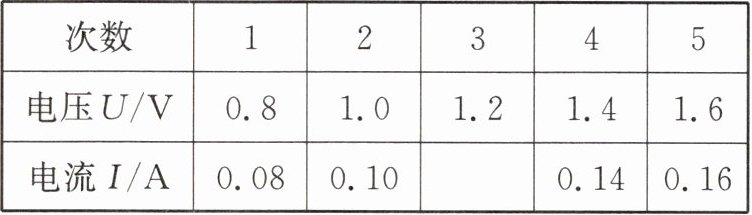

|次数|1|2|3|4|5|
|电压U/V|0.8|1.0|1.2|1.4|1.6|
|电流I/A|0.08|0.10| |0.14|0.16|

(4)分析实验数据可得出结论:当导体的电阻一定时,通过导体的电流与导体两端的电压成正比。
(5)某同学用小灯泡代替定值电阻重复上述实验,发现无法得出(4)中的结论,原因是小灯泡的电阻随温度的升高而增大。

答案：
(1)断开；A
(2)（在图乙中，将连接电压表正接线柱与滑动变阻器B端的导线打“×”，改接电压表正接线柱与定值电阻R右端接线柱相连）
(3)B；0.12
(4)正比
(5)小灯泡的电阻随温度的升高而增大
