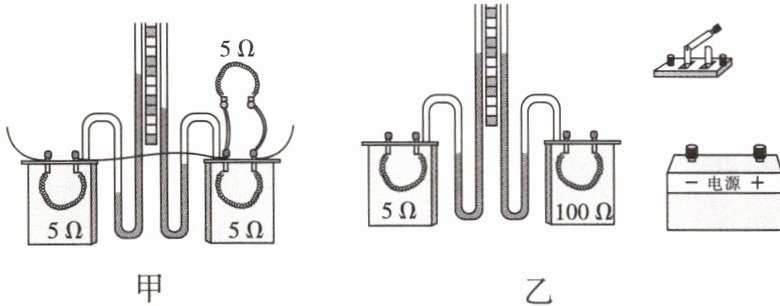

11.在“探究电流产生的热量与哪些因素有关”的实验中,小杰和小芳在两个透明容器中各放置一段电阻丝,并密封等量的空气。将一个装水的U形管连接容器后,他们通过U形管中水面的高度差来判断电阻产生热量的多少。装置的密封性能良好,电源电压为$6\ V$。

(1)小杰根据图甲观察到的现象得到“在通电时间和电阻相同时,电流越大,电阻产生的热量越多”的结论。
(2)小芳猜想电流产生的热量与电阻的大小有关,下列能支持她猜想的现象是C。
A. 正常工作时,“$36\ V\ 54\ W$”的灯泡比“$12\ V\ 6\ W$”的灯泡亮
B. 插线板上接入的用电器越多,导线越容易发热
C. 电熨斗工作时发热明显,而与之相连的导线却不怎么热
(3)为了验证猜想,小芳选用了$5\ \Omega和100\ \Omega$的电阻丝进行实验,如图乙所示,请用笔画线把电路连接完整。闭合开关,她发现较长时间后两个U形管的液面高度差均不明显,原因是______,请你提出改进办法：______。
电路连接：将5Ω电阻丝、100Ω电阻丝、开关、电源依次串联（画图时用导线连接形成闭合回路）。原因：电路中电流过小，产生的热量太少。改进办法：增大电源电压（或减小电路总电阻）。

答案：
(1)电流越大
(2)C
(3)电路连接：将5Ω电阻丝、100Ω电阻丝、开关、电源依次串联（画图时用导线连接形成闭合回路）。
原因：电路中电流过小，产生的热量太少。
改进办法：增大电源电压（或减小电路总电阻）。

12.(2024苏州)某电饭锅的电路如图所示,发热盘内有发热电阻器$R_1和分压电阻器R_2$,$S$是温控开关。当$S接a$时,电饭锅处于高温挡,通过的电流为$4\ A$；当温度达到一定值时,开关$S自动切换到b$,电饭锅处于保温挡,通过的电流为$0.25\ A$。求：
(1)$R_1$的电阻。
(2)电饭锅高温挡的功率。
(3)保温$16\ min$,分压电阻器$R_2$产生的热量。

答案：
(1) $R_1$ 的电阻为 $55\ \Omega$。
(2) 电饭锅高温挡的功率为 $880\ W$。
(3) 保温 $16\ min$，分压电阻器 $R_2$ 产生的热量为 $49500\ J$。
