《2025年优佳学案（云南）九年级物理全一册人教版》

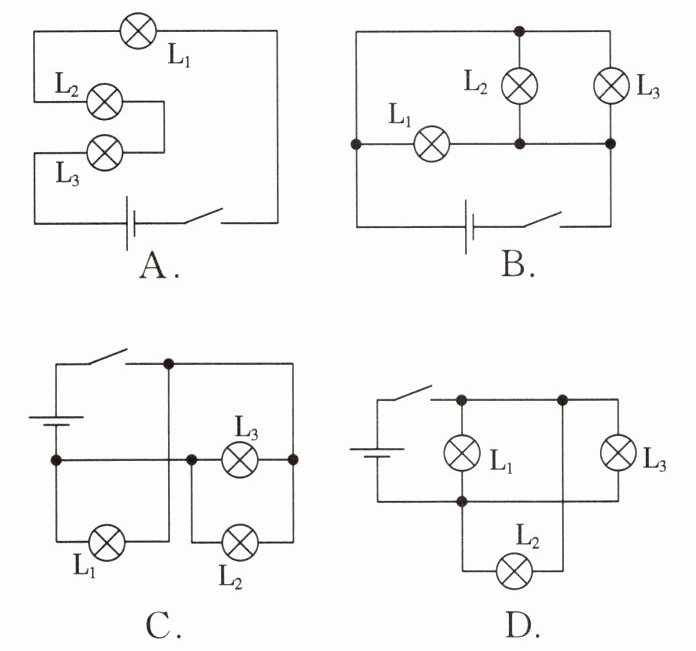

1. 下列选项中的电路,不属于并联电路的是(A)。

答案： A

2. 晚自习时,教室中正常发光的某一盏灯突然熄灭了；新年联欢会上,一串正常发光的彩灯中一个灯泡的灯丝烧断,其他灯泡正常发光。关于教室灯熄灭的原因,以及彩灯的连接方式,下列判断正确的是(D)。
A.前灯短路,后灯串联
B.前灯短路,后灯并联
C.前灯断路,后灯串联
D.前灯断路,后灯并联

答案： D

3. (多选)对图中电路的判断,正确的是(ABD)。

A.只闭合开关 $ S_{1} $ 时,电流方向为电源正极→$ L_{1} $→$ L_{3} $→电源负极
B.只闭合开关 $ S_{2} $ 时,灯泡 $ L_{2} $、$ L_{3} $ 串联
C.只闭合开关 $ S_{2} $、$ S_{3} $ 时,灯泡 $ L_{2} $、$ L_{3} $ 并联
D.闭合所有开关时,灯泡 $ L_{1} $、$ L_{2} $ 并联,$ L_{3} $ 短路

答案： ABD

4. 在如图所示的电路中,如果闭合开关 $ S_{1} $、$ S_{2} $,断开 $ S_{3} $,灯 $ L_{1} $、$ L_{2} $ 是并联的；如果闭合开关 $ S_{3} $,断开 $ S_{1} $、$ S_{2} $,灯 $ L_{1} $、$ L_{2} $ 是串联的；如果闭合$S_{1}$、$S_{3}$两个开关,就会发生短路。

答案： 并；串；$S_{1}$、$S_{3}$

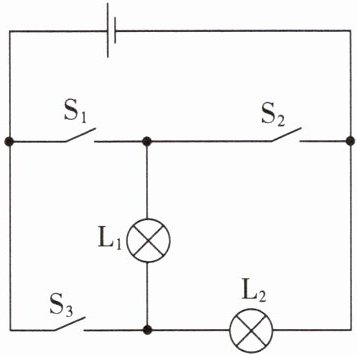

5. 分析如图所示的电路,回答下列问题。

(1)要使 $ L_{1} $、$ L_{2} $ 串联,则应闭合开关S₂,断开开关S₁、S₃。
(2)要使 $ L_{1} $、$ L_{2} $ 并联,则应闭合开关S₁、S₃,断开开关S₂。
(3)若开关 $ S_{1} $、$ S_{3} $ 闭合,$ S_{2} $ 断开,此时灯L₁亮,灯L₂不亮。
(4)此电路不允许同时闭合开关 $ S_{1} $、$ S_{2} $,原因是会造成电源短路。

答案：
(1)S₂；S₁、S₃
(2)S₁、S₃；S₂
(3)L₁；L₂
(4)会造成电源短路

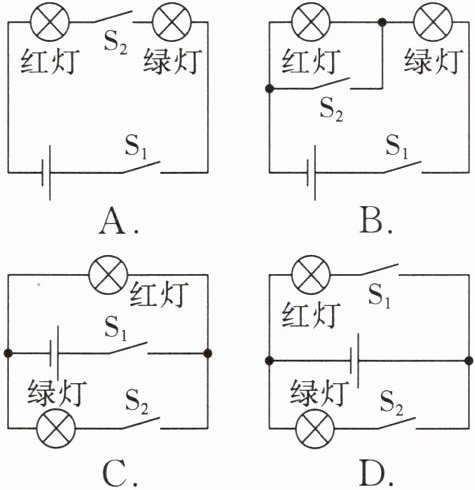

6. 交通路口指示车辆通行的信号灯由红灯和绿灯组成,红灯停,绿灯行。下列选项中,是红绿灯工作电路简图的是(D)。

答案： D
