《2025年优佳学案（云南）九年级物理全一册人教版》

1. 如图所示,下列做法中电磁铁不能吸引更多大头针的是(D)。

A.只提高电源电压
B.只将滑片P向左移动
C.只增加螺线管线圈的匝数
D.只将铁芯换成同规格的铜芯

答案： D

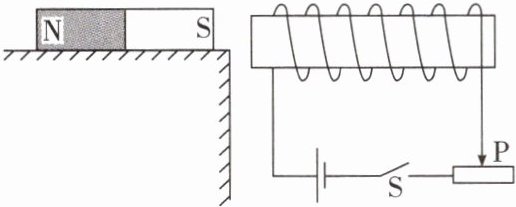

2. 如图所示,闭合开关S,条形磁体静止在水平桌面上。下列判断正确的是(B)。

A.条形磁体受到电磁铁对其向左的作用力
B.条形磁体受到桌面对其向左的摩擦力
C.将滑动变阻器的滑片P向右移动,条形磁体受到的摩擦力不变
D.若只改变电源的正负极,条形磁体受到的摩擦力变大

答案： B

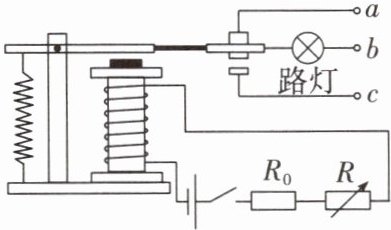

3. 如图所示,R₀是一个光敏电阻,光敏电阻的电阻随光照强度的增加而减小,R是电阻箱(已调至合适电阻),它们和继电器组成自动控制电路来控制路灯,白天路灯熄灭,夜晚路灯亮起。下列说法正确的是(C)。

A.电路工作时,电磁铁上端为N极
B.给路灯供电的电源应接在b、c两端
C.控制电路的电源电压减小后,傍晚时路灯比原来早一些亮
D.路灯发光时把电能全部转化为光能

答案： C

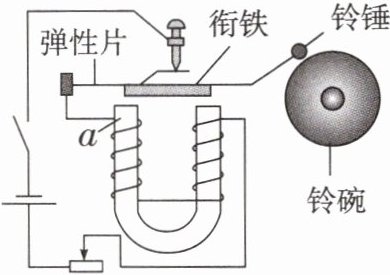

4. 如图所示是直流电铃的工作原理图。下列说法正确的是(B)。

A.铃锤打击铃碗时,电磁铁仍具有磁性
B.电流通过电磁铁时,电磁铁a端为N极
C.滑动变阻器滑片向右移动时,电磁铁的磁性增强
D.绕制电磁铁线圈时,线圈的匝数越少,电磁铁磁性越强

答案： B

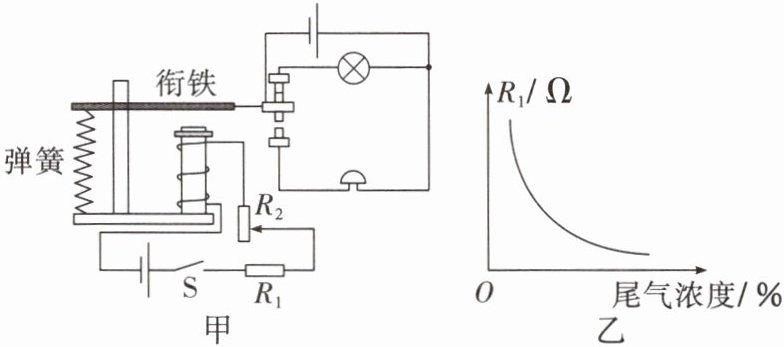

5. (多选)图甲所示是一种检测汽车尾气排放装置的电路。当尾气浓度高于某一设定值时,电铃报警,气敏电阻$R_1$的阻值与尾气浓度之间的关系如图乙所示。下列分析正确的是(AD)。

A.电磁铁通电后,线圈上端为S极

$B.R_1$的电阻随尾气浓度的增大而增大
C.检测时保持$R_2$滑片位置不变,当尾气浓度变大时$,R_1$两端电压变大
D.为使尾气浓度更低时报警,应将$R_2$的滑片适当上移

答案： AD
