《2025年优佳学案（云南）九年级物理全一册人教版》

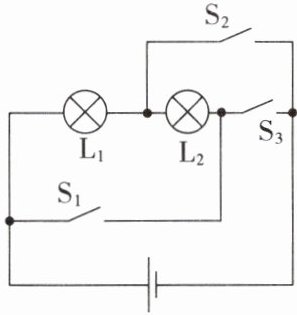

4. 在如图所示的电路中,要使$ L_{1} 和 L_{2} $两盏灯组成并联电路,则开关(C)。

A.$ S_{1} $、$ S_{2} $断开,$ S_{3} $闭合
B.$ S_{1} $、$ S_{3} $断开,$ S_{2} $闭合
C.$ S_{1} $、$ S_{2} $闭合,$ S_{3} $断开
D.$ S_{2} $断开,$ S_{1} $、$ S_{3} $闭合

答案： C

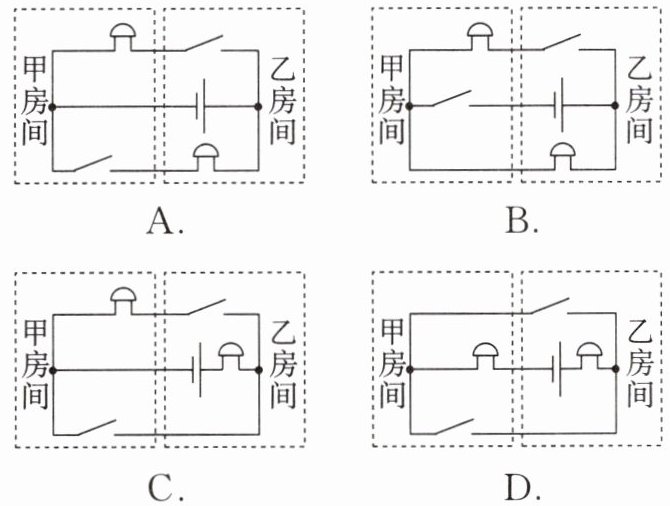

5. 甲、乙为两个独立的房间,当闭合甲房间的开关时,只有乙房间的电铃响;当闭合乙房间的开关时,只有甲房间的电铃响。符合此要求的电路是(C)。

A.
B.
C.
D.

答案： C

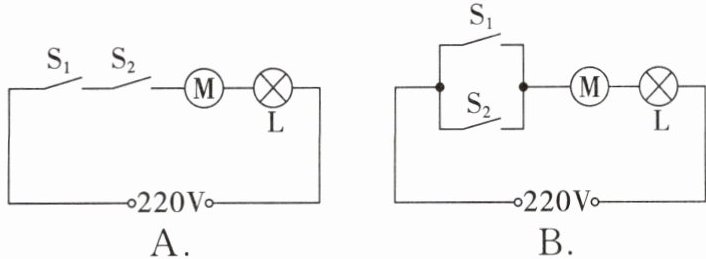

6. (2024镇江)某学校电动门既可以用遥控器开启,也可以用按钮开关开启。电动门开启时,电动机工作,警示灯L亮起。若取下警示灯L,电动机仍能工作。按下遥控器相当于$ S_{1} $闭合,按下按钮开关相当于$ S_{2} $闭合。符合上述要求的电路是(B)。

A.
B.
C.
D.

答案： B

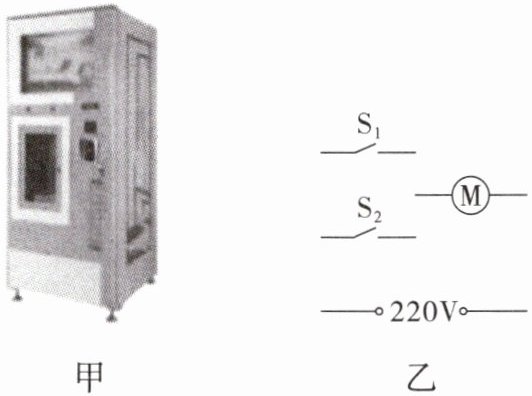

7. 如图甲所示为某款售水机,可通过刷卡(感应开关$ S_{1} $)或投币(投币开关$ S_{2} $)控制电动机取水。根据以上信息,请将电路图乙补充完整。

答案：
将$S_{1}$和$S_{2}$并联后与电动机$M$串联接入220V电源，电路图如下：
（用导线将$S_{1}$的右接线柱与$S_{2}$的左接线柱连接，$S_{1}$的左接线柱接电源正极，$S_{2}$的右接线柱接电动机$M$的左接线柱，电动机$M$的右接线柱接电源负极）
简化电路连接描述：$S_{1}$与$S_{2}$并联，再与$M$串联接入电源。
（注：因无法直接画图，此处以文字描述电路连接方式，符合“开关并联后与电动机串联”的核心逻辑。）

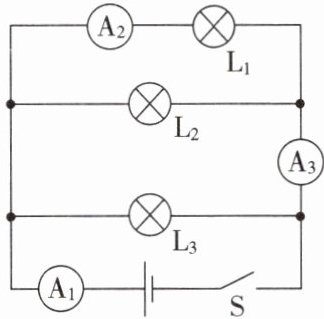

8. 如图所示,闭合开关S,电流表$ A_{1} $、$ A_{2} $、$ A_{3} $的示数分别为$ I_{1} $、$ I_{2} $、$ I_{3} $,它们的大小关系正确的是(C)。

A.$ I_{1} = I_{2} = I_{3} $
B.$ I_{1} ＞ I_{2} = I_{3} $
C.$ I_{1} ＞ I_{3} ＞ I_{2} $
D.$ I_{1} ＞ I_{2} ＞ I_{3} $

答案： C

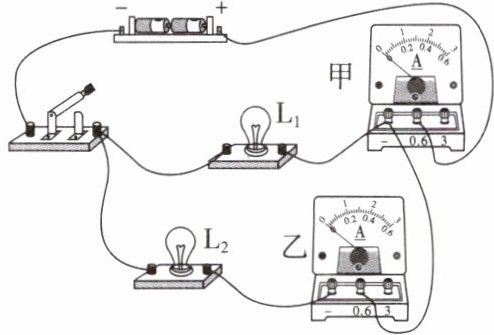

9. (多选)如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5 A,乙电流表的示数为0.2 A。则下列判断正确的是(AC)。

A.灯$ L_{1} 和灯 L_{2} $是并联的
B.电流表乙测量的是干路电流
C.通过灯$ L_{1} $的电流为0.3 A
D.通过灯$ L_{2} $的电流为0.3 A

答案： AC
