1. 请用笔画线代替导线按要求完成如图所示实物电路图的连接。要求：两灯并联,电流表测通过灯 $ L_1 $ 的电流,开关控制整个电路,导线不能交叉。

答案：

2. (2025 红河期中)按如图所示的电路图连接好实物图。(估计分别通过灯 $ L_1 $、$ L_2 $ 的电流约为 $ 0.2 \, A $)

答案：

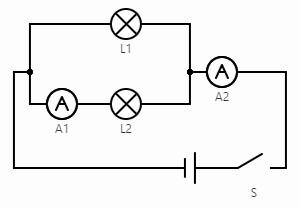

3. 请根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：

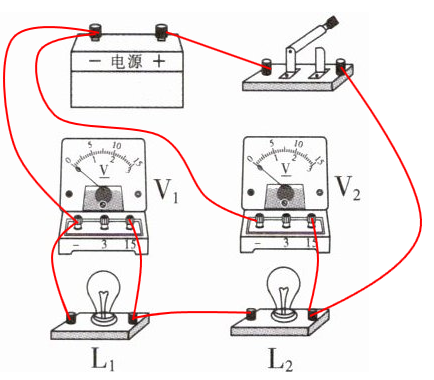

4. (2025 玉溪期中)根据左边的电路图,用笔画线代替导线连接右边的实物图。注意：连线不得交叉。

答案：

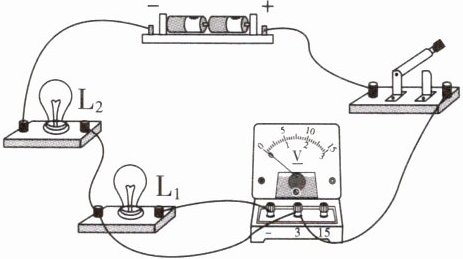

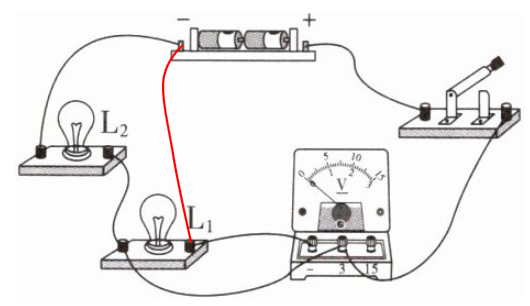

5. (2025 曲靖阶段练习)请在图中添加一根导线,使灯 $ L_1 $ 与灯 $ L_2 $ 并联。

答案：

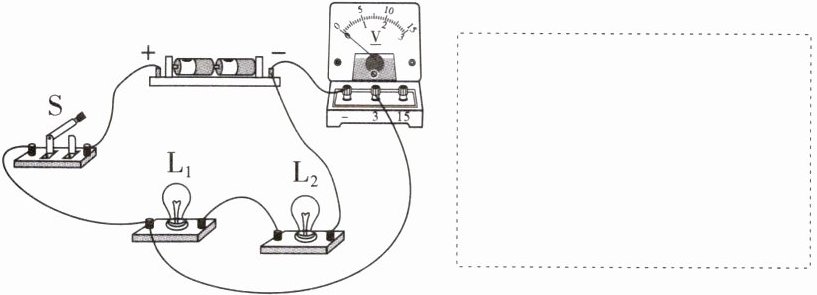

6. 如图所示是小晶同学所连的电路,她要测量小灯泡 $ L_2 $ 两端的电压。

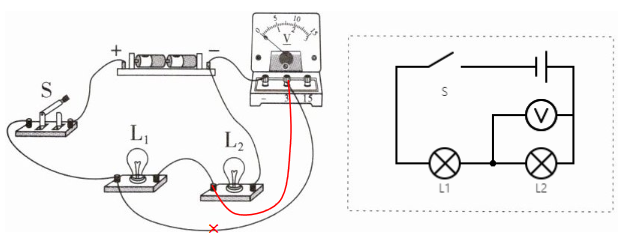

(1)请你找出连错的那根导线,在这根导线上画“×”,并重新画出一根正确连接的导线。
(2)在虚线框里画出正确连接后的电路图。

答案：

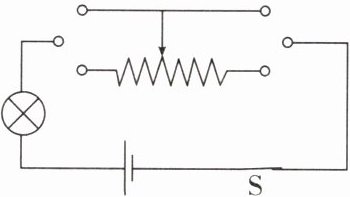

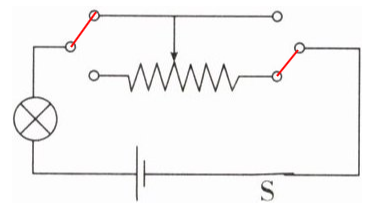

7. (2025 昆明期末)将如图所示的滑动变阻器连入电路中,使其能够起到改变电路中电流的作用。

答案：
