《2025年优佳学案（云南）九年级物理全一册人教版》

1. 在如图所示的电路中,开关 S 闭合后,开关$ S_1 $由断开到闭合时,电流表$ A_1、$$A_2 $示数变化的情况是(C)。

$A. A_1 $不变$,A_2 $不变
$B. A_1 $不变$,A_2 $变小
$C. A_1 $变大$,A_2 $不变
$D. A_1 $变大$,A_2 $变小

答案： C

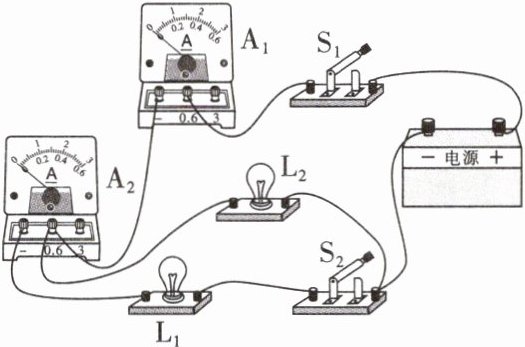

2. 在如图所示的电路中,闭合开关$ S_1、$$S_2,$下列对电路的分析,正确的是(D)。

$A. L_1 $与$ L_2 $串联
B. 电流表$ A_1 $测通过$ L_1 $的电流C. 当开关$ S_2 $断开时,通过$ L_2 $的电流变小
D. 当开关$ S_2 $断开时,电流表$ A_1 $的示数变小

答案： D

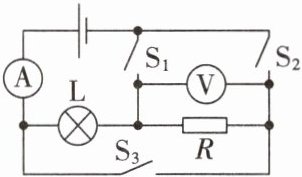

3. 如图所示,电源电压和灯 L 的电阻保持不变,先闭合$ S_1,$灯 L 正常发光,电流表有示数,再进行下列操作后,判断正确的是(B)。

A.同时闭合$ S_1、$$S_2,$电流表示数变大,灯变亮
B.同时闭合$ S_1、$$S_3,$电流表示数变大,灯的亮度不变
C.同时闭合$ S_1、$$S_3,$电压表示数不变
D.断开$ S_1,$只闭合$ S_2,$电流表、电压表示数都变大

答案： B

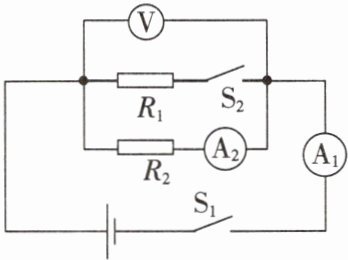

4. 在如图所示的电路中,电源电压为 6 V 且保持不变$,R_1 = 10 Ω,R_2 = 20 Ω,$试判断电路中电学仪表示数的变化。

(1) 只闭合开关$ S_1,$电路中只有$R_2$(选填$“R_1”$或$“R_2”)$工作,电流表$ A_1 $的示数等于(选填“大于”“小于”或“等于”)电流表$ A_2 $的示数,电压表的示数为6V,电流表$ A_1 $的示数为0.3A。
$(2) S_1、$$S_2 $均闭合$,R_1 $与$ R_2 $的连接方式为并联,电压表的示数为6V,电流表$ A_2 $的示数为0.3A,电流表$ A_1 $的示数为0.9A,电路中的总电阻 R₍总₎ = 6.67Ω(结果保留两位小数)。

答案：
(1)R₂；等于；6；0.3；
(2)并联；6；0.3；0.9；6.67

5. 天然气是一种清洁能源,方便居民使用的同时,存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路,如图所示,电源电压恒定不变,R₀ 为定值电阻,R 为气敏电阻。R 的电阻随天然气浓度的增大而减小,则天然气(D)。

A.浓度增大时,电流表示数变小
B.浓度增大时,电压表示数变小
C.浓度减小时,电流表示数变大
D.浓度减小时,电压表示数变小

答案： D

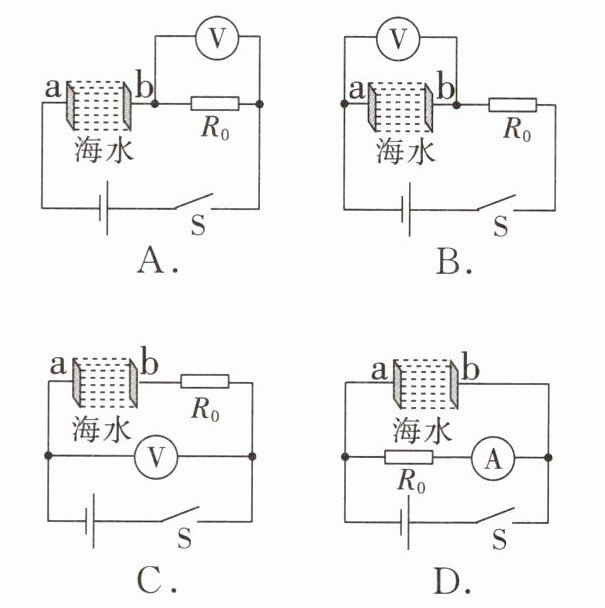

6. (2024 常州)海水盐浓度越大,其导电性越好,固定间距金属片 a、b 之间海水的电阻越小。下列电路中,电源电压恒定,R₀ 为定值电阻,闭合开关 S,海水盐浓度越大,电学仪表示数越大的是(A)。

答案： A
