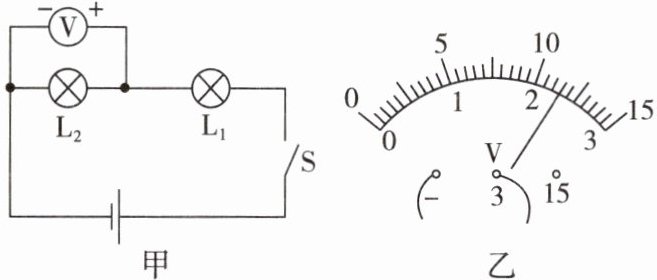

4. 在如图甲所示的电路中$,L_1 $两端的电压为$ U_1 = 3.7 V,L_2 $两端的电压如图乙所示,则$ L_2 $两端的电压$ U_2 = $
]

2.3
V,电源电压 U = 6
V。]
答案:
2.3;6

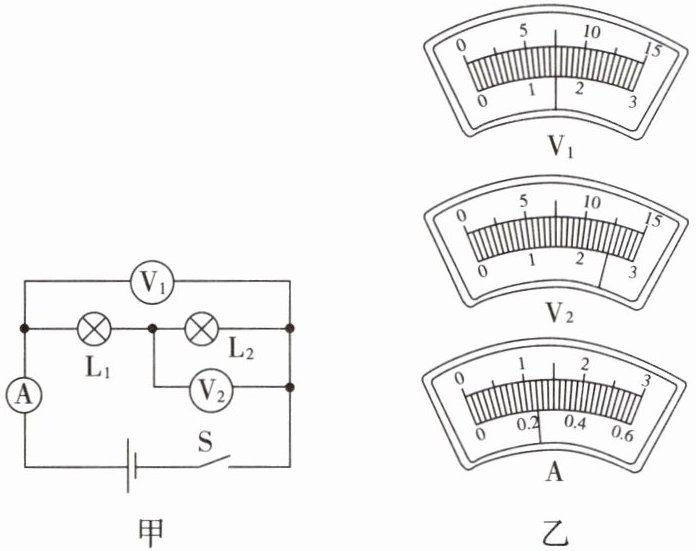

5. 如图甲所示,电压表所用测量范围不明,电流表用的是 0~0.6 A 的测量范围。当电路闭合后$,V_1 $和$ V_2 $以及电流表的示数分别如图乙所示,则$ V_1 $用的测量范围是
]

0~15
$ V,V_2 $用的测量范围是 _________0~3
V,小灯泡$ L_1 $两端的电压$ U_1 = $_________5
V,电流表的示数为 _________0.24
A。]
答案:
0~15;0~3;5;0.24

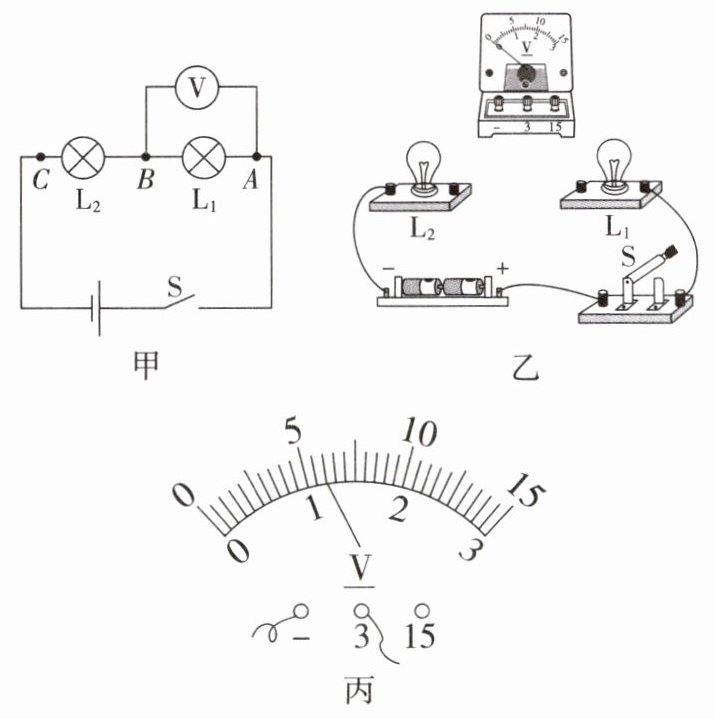

6. (2024 广东)探究串联电路中电压的规律。

(1)根据图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。
(2)连接电路时,开关应处于 ______ 状态,正确连接电路后,闭合开关,若灯 L_2 断路,则 L_1 两端 ______(选填“有”或“无”)电压。
(3)用电压表分别测出电压$ U_{AB}、$$U_{BC} 和 U_{AC}。其中测 U_{AB} $时,电压表的示数如图丙所示,为 ______ V。接着更换不同规格的灯泡并多次实验,数据记录见下表。

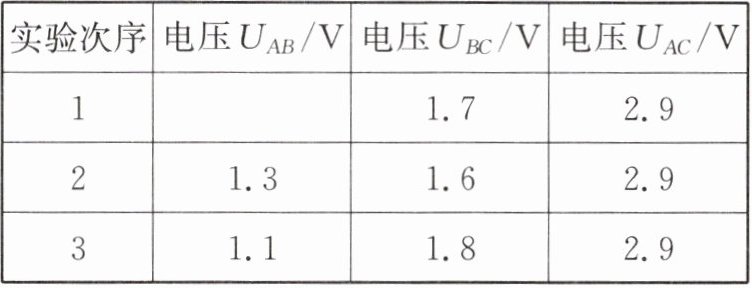

|实验次序|电压$ U_{AB}/V$|电压$ U_{BC}/V$|电压$ U_{AC}/V$|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|

①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压 ______;
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以 ______。
(2) 连接电路时,开关应处于
(3) 用电压表分别测出电压$ U_{AB}、$$U_{BC} 和 U_{AC}。其中测 U_{AB} $时,电压表的示数如图丙所示,为
|实验次序|电压$ U_{AB}/V$|电压$ U_{BC}/V$|电压$ U_{AC}/V$|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|
①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以
(1)根据图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。
(2)连接电路时,开关应处于 ______ 状态,正确连接电路后,闭合开关,若灯 L_2 断路,则 L_1 两端 ______(选填“有”或“无”)电压。
(3)用电压表分别测出电压$ U_{AB}、$$U_{BC} 和 U_{AC}。其中测 U_{AB} $时,电压表的示数如图丙所示,为 ______ V。接着更换不同规格的灯泡并多次实验,数据记录见下表。
|实验次序|电压$ U_{AB}/V$|电压$ U_{BC}/V$|电压$ U_{AC}/V$|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|
①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压 ______;
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以 ______。
(1) (实物图连接:电压表“3”接线柱接L1右端,“-”接线柱接L1左端,导线连接正确即可)
(2) 连接电路时,开关应处于
断开
状态,正确连接电路后,闭合开关,若灯 L_2 断路,则 L_1 两端 无
(选填“有”或“无”)电压。(3) 用电压表分别测出电压$ U_{AB}、$$U_{BC} 和 U_{AC}。其中测 U_{AB} $时,电压表的示数如图丙所示,为
1.2
V。接着更换不同规格的灯泡并多次实验,数据记录见下表。|实验次序|电压$ U_{AB}/V$|电压$ U_{BC}/V$|电压$ U_{AC}/V$|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|
①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压
之和
;②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以
改变电源电压(或更换不同电压的电源)
。
答案:
(1) (实物图连接:电压表“3”接线柱接L1右端,“-”接线柱接L1左端,导线连接正确即可)
(2) 断开;无
(3) 1.2;①之和;②改变电源电压(或更换不同电压的电源)
(1) (实物图连接:电压表“3”接线柱接L1右端,“-”接线柱接L1左端,导线连接正确即可)
(2) 断开;无
(3) 1.2;①之和;②改变电源电压(或更换不同电压的电源)

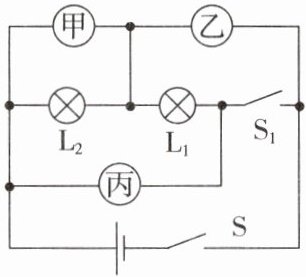

7. (多选)在如图所示的电路中,S 闭合后,下列选项正确的是(

A.如果甲、乙、丙是电压表,当 S_1 闭合后,$U_{丙} = U_{甲} + U_{乙}$
B.如果甲是电压表,乙、丙是电流表$,S_1 $断开,形成并联电路
C.电路中甲表和乙表可以同时是电流表
D.如果电路是并联电路,则乙表的示数大于丙表的示数
AD
)。A.如果甲、乙、丙是电压表,当 S_1 闭合后,$U_{丙} = U_{甲} + U_{乙}$
B.如果甲是电压表,乙、丙是电流表$,S_1 $断开,形成并联电路
C.电路中甲表和乙表可以同时是电流表
D.如果电路是并联电路,则乙表的示数大于丙表的示数
答案:
AD
