《2025年优佳学案（云南）九年级物理全一册人教版》

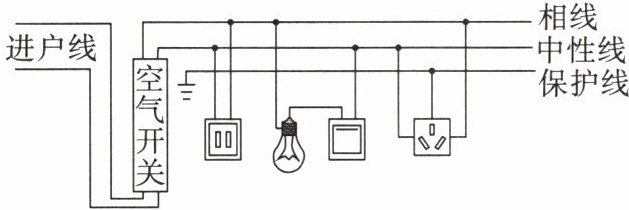

3. 如图所示为某同学设计的部分家庭电路示意图,其中电器元件连接不正确的是(A)。

A.带开关的灯泡
B.双孔插座
C.空气开关
D.三孔插座

答案： A

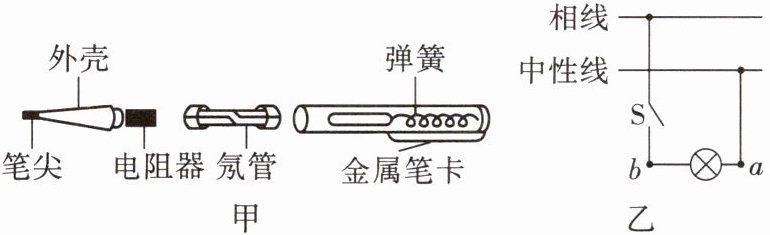

4. 图甲是测电笔的结构示意图,测电笔中电阻器的电阻一般非常 ______ (选填“大”或“小”)。使用测电笔时,应保证手指按住 ______,用 ______ 接触被测的导线。图乙为家庭中的照明电路,若闭合开关 $ S $ 后,小灯泡正常发光,则用测电笔接触 $ a $ 点时氖管 ______ 发光,接触 $ b $ 点时氖管 ______ 发光。(前两空均选填测电笔的结构名称,后两空均选填“会”或“不会”)

大；金属笔卡；笔尖；不会；会

答案： 大；金属笔卡；笔尖；不会；会

5. 请回答下列关于家庭电路的问题。
(1)电灯与插座都是并联的,开关串接在相线(选填“相线”“中性线”或“保护线”)和用电器之间。
(2)若新增加功率较大的用电器并安装相应供电的插座时,在粗细相同的备用导线中,应选用铜(选填“铝”“铁”或“铜”)芯导线,因为在相同时间内通过相同电流时,铜导线发热较少。

答案：
(1)并；相线；
(2)铜；铜

6. 小李做家务时,房间里的电灯突然熄灭。他用测电笔分别测试如图所示家庭简化电路中的 $ a $、$ b $、$ c $、$ d $ 四点,测 $ a $、$ b $ 两点时氖管均发光,测 $ c $、$ d $ 两点时氖管均不发光。若电路中只有一处故障,则故障可能是(B)。

A.$ a $、$ b $ 之间断路
B.$ b $、$ c $ 之间断路
C.$ c $、$ d $ 之间断路
D.$ b $、$ c $ 之间短路

答案： B

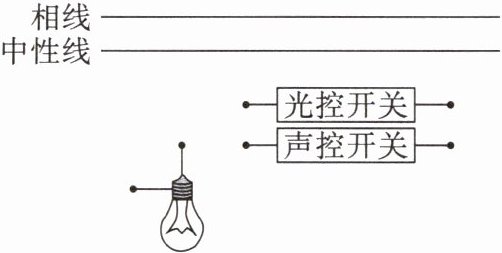

7. 如图所示,请用笔画线代替导线将光控开关、声控开关、灯泡正确连入电路,要求：只有在光线很暗且有声音时灯才亮。

答案： 相线（火线）先连接光控开关，再连接声控开关，最后连接灯泡，灯泡的另一端连接中性线（零线）。
具体连接如下：
1. 从相线引出一根线连接到光控开关的输入端。
2. 光控开关的输出端连接到声控开关的输入端。
3. 声控开关的输出端连接到灯泡的一个接线端。
4. 灯泡的另一个接线端连接到中性线。
示意图如下：
相线 --- 光控开关 --- 声控开关 --- 灯泡 --- 中性线

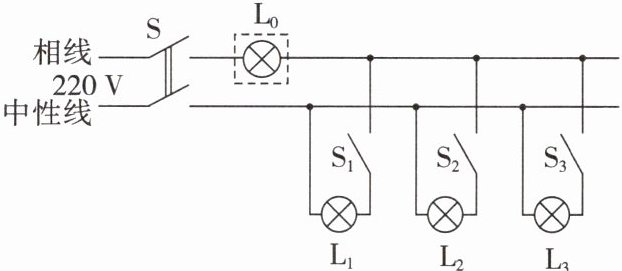

8. 电工师傅常用一只额定电压为 $ 220 \, V $ 的灯泡 $ L_0 $(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当 $ S $ 闭合后,再分别闭合 $ S_1 $、$ S_2 $、$ S_3 $(每次只能闭合其中之一)时,可能出现“短路”“断路”或“正常”三种情况,试作出判断。

(1)$ L_0 $ 不亮,说明该支路 断路。
(2)$ L_0 $ 正常发光,说明该支路 短路。
(3)$ L_0 $ 发光呈暗红色,说明该支路 正常。

答案： （1）断路；（2）短路；（3）正常
