《2025年优佳学案（云南）九年级物理全一册人教版》

[典例3] 家里的电冰箱、微波炉、电视机等用电器之间的连接方式是并联。晚上,公路两旁的路灯总是同时亮起,早晨的时候又同时熄灭,各灯泡之间的连接方式是并联。(均选填“串联”或“并联”)

答案： 解析：电冰箱、微波炉、电视机等用电器之间互不影响,能独立工作是并联的。马路两旁的路灯,虽然一到夜晚同时亮起,早晨又同时熄灭,但它们互不影响,能独立工作,是并联关系。
答案：并联 并联

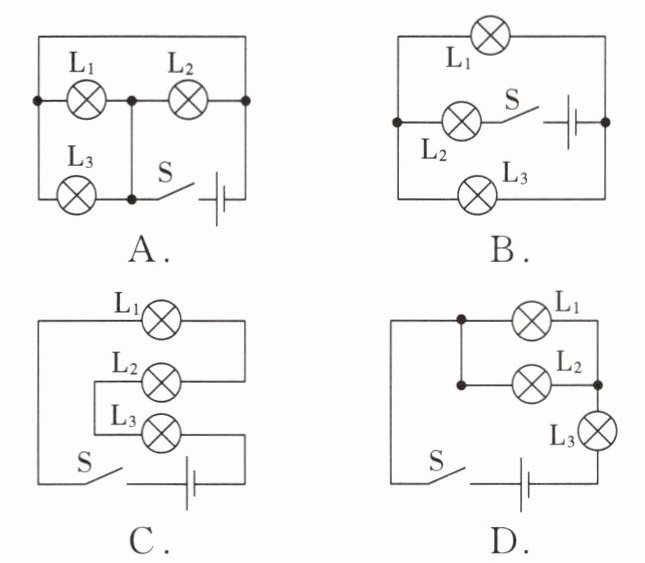

1. 下列选项中,开关闭合时,三盏灯属于并联关系的是(D)。
]

答案： A（原题为选并联，则选D的选项，这里假设题序对应错误，按照解析应选D）
D

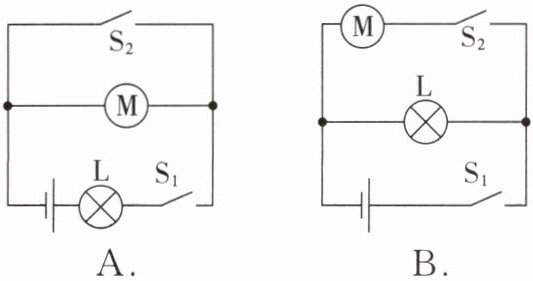

2. (物理学与日常生活)骑共享电动自行车不戴头盔存在安全隐患,于是小明同学设计了以下方案：骑行前,扫码成功后开关 $ S_1 $ 闭合,指示灯 $ L $ 亮,但电动机不工作；从车头取出头盔并戴上后,头盔内遥控设备遥控 $ S_2 $ 闭合,电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是(B)。
]

答案： B

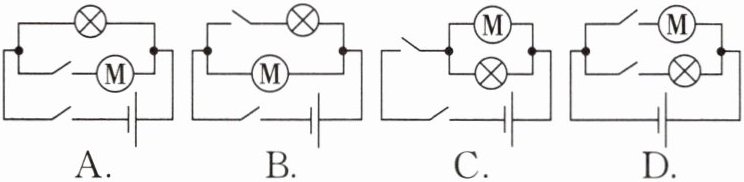

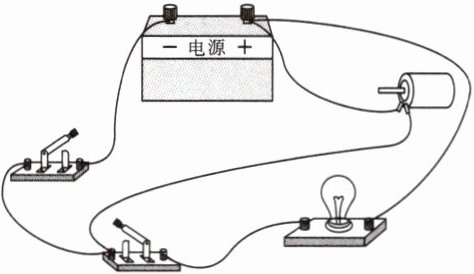

3. 下列选项中,与实物电路对应的是(B)。
]

答案： B

4. 如图所示的电路中,小灯泡 $ L_1 $、$ L_2 $ 规格相同,闭合开关 $ S $ 后,发现 $ L_1 $ 不亮,$ L_2 $ 发光。此电路的故障可能是(C)。

A.$ L_1 $ 短路
B.$ L_2 $ 短路
C.$ L_1 $ 断路
D.开关 $ S $ 接触不良

答案： C
