《2025年优佳学案（云南）九年级物理全一册人教版》

[变式] 有 a、b、c 三根完全相同的导线,将 a 导线剪去一半,电阻变为 $ R_1 $；将 b 导线均匀拉伸到原来长度的两倍,电阻变为 $ R_2 $；将 c 导线从中间对折,电阻变为 $ R_3 $。下列大小关系正确的是(B)。
A.$ R_1 ＞ R_2 ＞ R_3 $
B.$ R_2 ＞ R_1 ＞ R_3 $
C.$ R_2 ＞ R_3 ＞ R_1 $
D.$ R_3 ＞ R_1 ＞ R_2 $

答案： B

1. 如图所示的电路元件是(A)。

A.电阻器
B.电池
C.开关
D.灯泡

答案： A

2. 如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中,更换的铝芯电缆比旧铝芯电缆电阻更小,主要是因为新电缆的(B)。

A.铝芯更细
B.铝芯更粗
C.绝缘皮更薄
D.绝缘皮更厚

答案： B

3. 现代生产生活中需要各种各样的材料,下列分析正确的是(C)。
A.导体的电阻是由其两端的电压和通过它的电流决定的
B.超导材料可以应用在电饭锅等电器上
C.LED灯是用半导体材料做成的
D.橡胶、铝、塑料都是很好的绝缘材料

答案： C

4. (2025大理期中)一根电阻为11Ω,且粗细均匀的铜丝,当它两端电压从220V降低到110V时,其电阻为11Ω;连接电路时,需要将其剪去一段,剩余的铜丝电阻将变小(选填“变大”“变小”或“不变”)。

答案： 11Ω；变小

5. (2024广安)LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等领域。制作LED灯的材料是半导体(选填“半导体”或“超导体”)。如图为某学校电子屏中滚动播放的标语,显示屏中的“增”字有一部分未显示出来,其他部分正常发光,由此可知,未发光部分与其他部分是并联的。

答案： 半导体
并

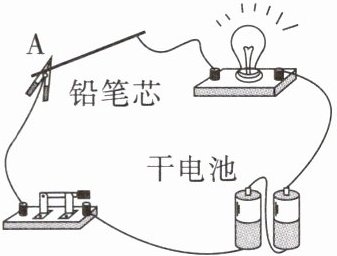

6. (物理学与日常生活)小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示是他用身边的器材自制的简易调光灯电路。闭合开关,夹子A向右移动的过程中小灯泡的亮度变亮(选填“变亮”“变暗”或“不变”);接下来,小佑又做了如下实验:保持铅笔芯接入电路的长度不变,然后用大功率吹风机对铅笔芯吹热风,可观察到小灯泡的亮度变暗,这时通过小灯泡的电流变小,由此说明铅笔芯的电阻随温度升高而增大。

答案： 变亮；小；铅笔芯的电阻随温度升高而增大。

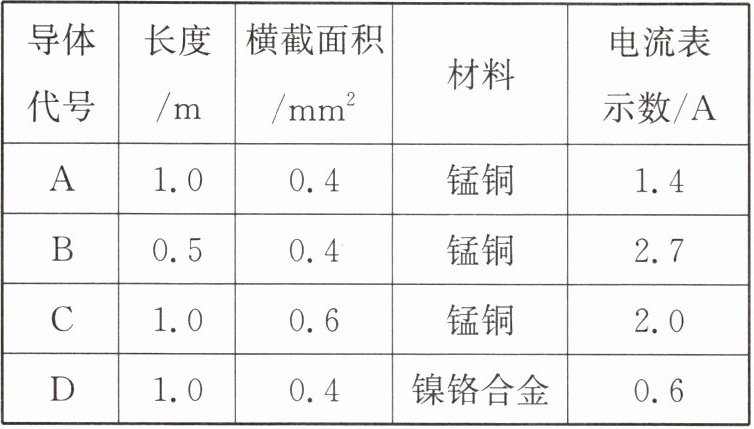

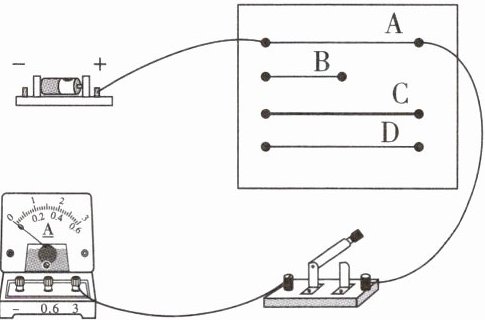

7. 某学习小组在“探究影响导体电阻大小的因素”的实验中,设计了如图所示的实验装置,分别将A、B、C、D四根导体接入电路,四根导体的材料、规格如表所示。

|导体代号|长度/m|横截面积$/mm^2$|材料|电流表示数/A|
|A|1.0|0.4|锰铜|1.4|
|B|0.5|0.4|锰铜|2.7|
|C|1.0|0.6|锰铜|2.0|
|D|1.0|0.4|镍铬合金|0.6|

(1)请你在图中用一根导线将电流表正确连入电路。
(2)为比较A、B、C、D四根导体电阻的大小,可通过观察电流表示数大小来判断。
(3)要探究导体电阻大小与长度的关系,应选用A、B两根导体进行实验。
(4)将A、C两根导体分别接入电路中进行实验,可得出:当导体的长度和材料相同时,横截面积越大,电阻越小。

答案：
(1) （电流表串联在电路中，电流从正接线柱流入，负接线柱流出，具体连线需根据实物图确定，此处无法直接画图，实际操作中应将电流表“-”接线柱与开关左端或电源负极相连，“0.6”或“3”接线柱与导体一端相连，确保串联）
(2) 电流表示数大小
(3) A、B
(4) 小
