《2025年优佳学案（云南）九年级物理全一册人教版》

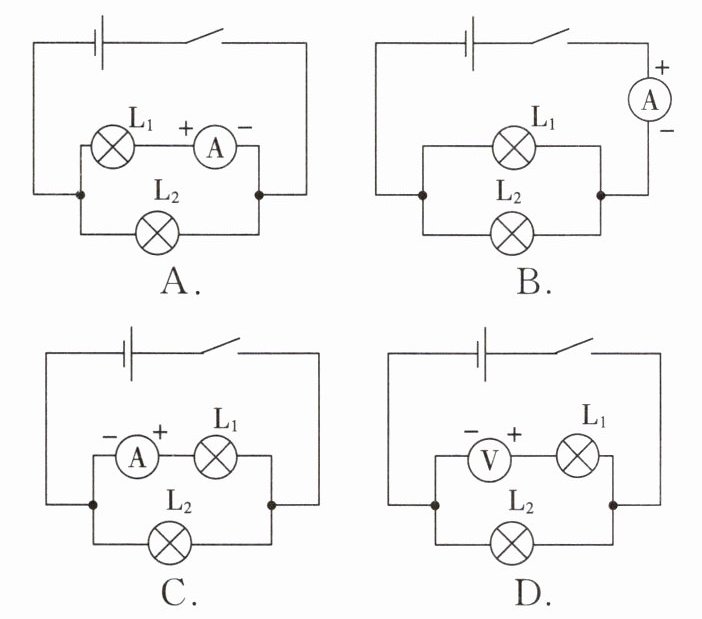

1. 下列选项中能够直接测出通过灯 $ L_{1} $ 电流的电路是(C)。

答案： C

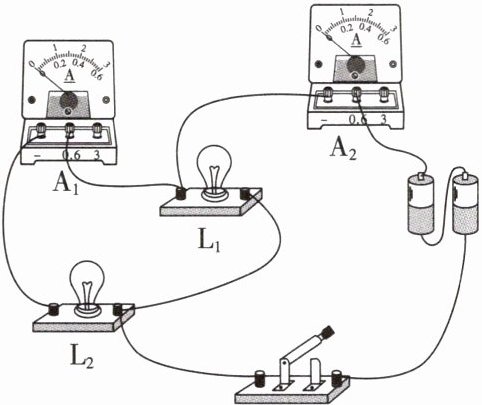

2. 关于如图所示的电路有以下判断：① $ L_{1} $ 和 $ L_{2} $ 两灯泡串联；② $ L_{1} $ 和 $ L_{2} $ 两灯泡并联；③电流表 $ A_{1} $ 测通过灯泡 $ L_{1} $ 的电流；④电流表 $ A_{2} $ 测电路中的总电流。其中正确的有(D)。

A.①③
B.①④
C.②③
D.②④

答案： D

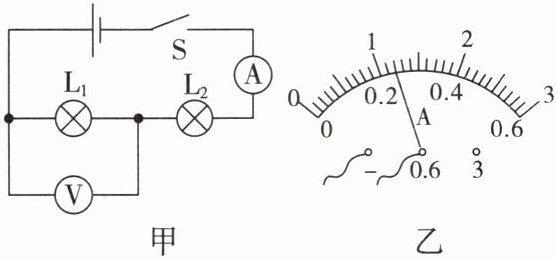

3. 在图甲所示的电路中,闭合开关后电流表的示数如图乙所示。下列描述正确的是(C)。

A.灯泡 $ L_{1} $ 与 $ L_{2} $ 并联
B.电压表测 $ L_{2} $ 两端的电压
C.通过 $ L_{1} $、$ L_{2} $ 的电流相等
D.通过 $ L_{1} $ 的电流为 $ 0.22 \, A $

答案： C

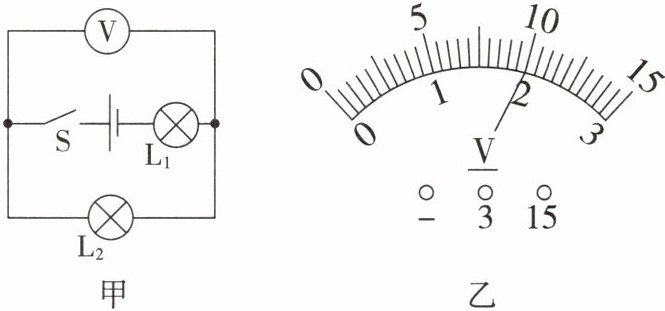

4. 如图甲所示,电源电压为 $ 9 \, V $,闭合开关 $ S $,灯泡 $ L_{1} $、$ L_{2} $ 均发光,其中电压表示数如图乙所示,则灯泡 $ L_{1} $ 两端的电压为(C)。

A.$ 2 \, V $
B.$ 9 \, V $
C.$ 7 \, V $
D.$ 1 \, V $

答案： C

5. 关于如图所示的电路,下列分析不正确的是(B)。

A.只闭合 $ S_{3} $ 时,$ L_{1} $、$ L_{2} $ 都发光,$ A_{1} $、$ A_{2} $ 的示数相等
B.闭合 $ S_{1} $、$ S_{2} $ 时,$ L_{1} $、$ L_{2} $ 都发光,$ A_{1} $ 有示数,$ A_{2} $ 无示数
C.闭合 $ S_{1} $、$ S_{3} $ 时,$ L_{1} $、$ L_{2} $ 都发光,$ A_{1} $、$ A_{2} $ 均有示数
D.只闭合 $ S_{1} $ 时,$ L_{1} $ 发光、$ L_{2} $ 不发光,$ A_{1} $ 测通过 $ L_{1} $ 的电流,$ A_{2} $ 无示数

答案： B

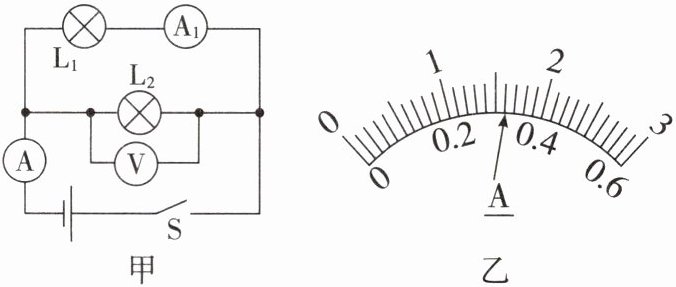

6. (2025 曲靖期中)在如图甲所示的电路中,电源电压恒为 $ 3 \, V $。闭合开关 $ S $ 后,电流表 $ A $、$ A_{1} $ 的示数均如图乙所示,则通过小灯泡 $ L_{2} $ 的电流为1.2 $ A $,电压表 $ V $ 的示数为______3 $ V $。

答案： 1.2；3
