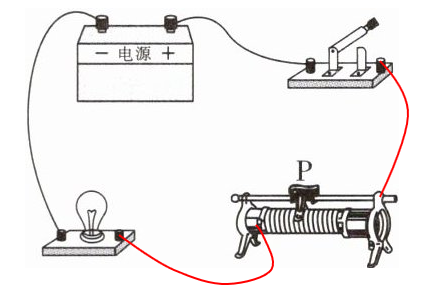

8. (2025 曲靖期中)连接电路：利用滑动变阻器改变灯泡的亮度,要求滑片向左移动时灯泡变亮。

答案：

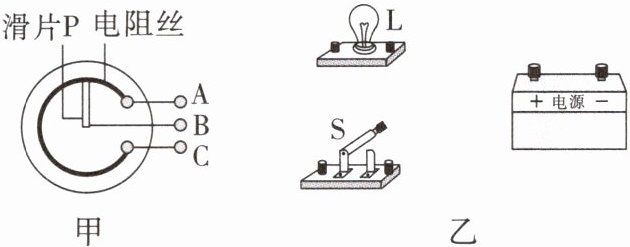

9. 如图甲所示是电位器的示意图,滑片 $ P $ 可随转动旋钮改变其在电阻丝上的位置,从而改变接入电路中的电阻大小。请将该电位器连入乙图中,要求顺时针旋转滑片 $ P $ 时,灯泡变暗。

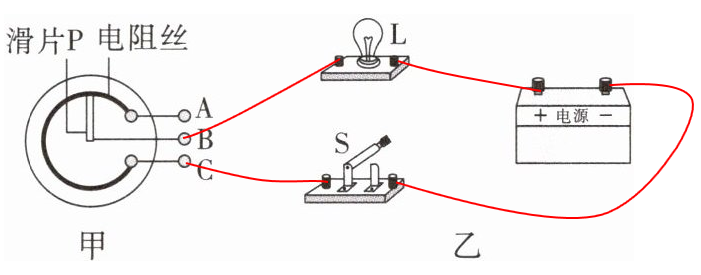

答案：

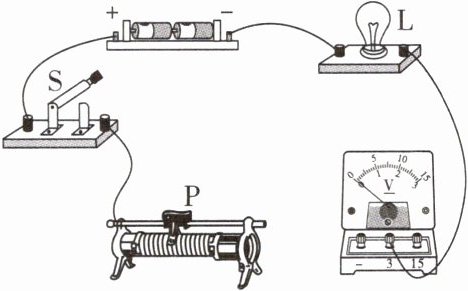

10. (2025 昭通期中)在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补全电路。要求：
(1)电压表测小灯泡两端电压。
(2)闭合开关 $ S $,向左端移动滑动变阻器的滑片 $ P $,小灯泡变亮。

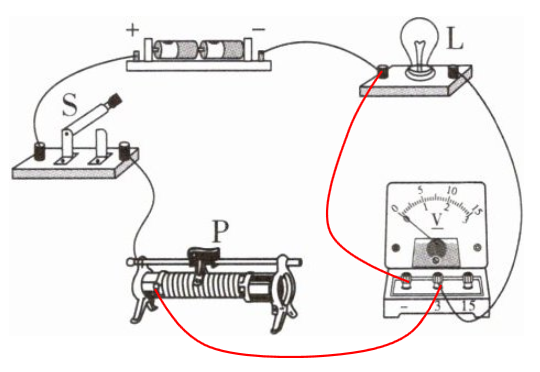

答案：

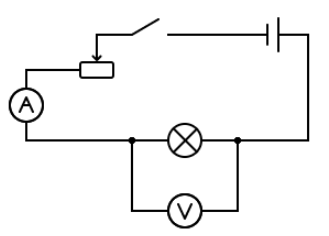

11. (2025 曲靖期中)在虚线框内画出实物电路的电路图。

答案：

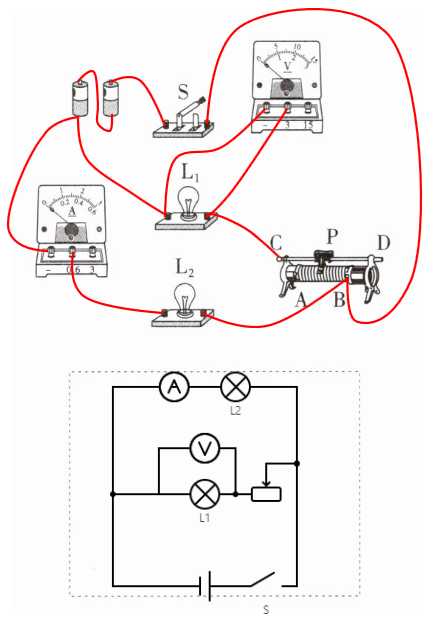

12. 请用笔画线将实物电路连接完整。要求电流表测量灯泡 $ L_2 $ 中的电流 ($ 0.3 \, A $),电压表测量灯泡 $ L_1 $ 两端的电压,$ L_1 $、$ L_2 $ 并联,滑动变阻器调节 $ L_1 $ 的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内。

答案：

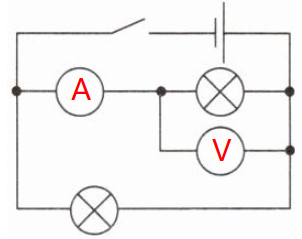

13. (2025 昭通期中)如图所示,开关 $ S $ 闭合后两灯才能同时正常发光,请在圆圈内填入适当的电表符号。

答案： 左边圆圈填入电压表符号 $V$，右边圆圈填入电流表符号 $A$。

14. 在图中所示电路的“〇”里填上适当的电表符号,要求：闭合开关 $ S $,两灯均能正常发光。

答案：
