《2025年优佳学案（云南）九年级物理全一册人教版》

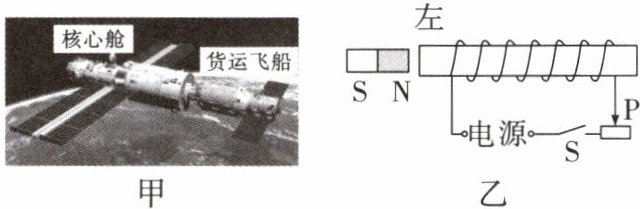

6. 2024年1月18日,天舟七号货运飞船与中国空间站成功对接(如图甲)。当货运飞船和核心舱相互靠近时,为减缓撞击带来的影响,货运飞船与核心舱间需配置缓冲装置。“飞天”兴趣小组根据以上信息,结合物理知识,设计了如图乙所示的缓冲装置简化图。闭合开关S,当条形磁体和通电螺线管靠近时,产生相互排斥的力,说明通电螺线管左端为N极,为增大排斥力,滑动变阻器的滑片P应向______左端滑动。

答案： N；左

7. 如图所示是一种水位自动报警器的原理图。当水位到达金属块A时,红灯亮；控制电路的电源右端为正极时,电磁铁的上端为N极(一般的水都能导电)。

答案： 红；N

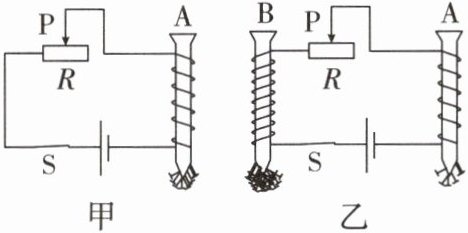

8. 某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B,B铁钉上绕有更多匝数的线圈,实验装置如图所示。

(1)如图甲所示,闭合开关S,电磁铁A的钉尖是S(选填“N”或“S”)极；将滑动变阻器的滑片P向右移动,能吸引的大头针更少(选填“更多”“不变”或“更少”)。
(2)如图乙所示,把电磁铁A和B串联,闭合开关S,多次移动滑动变阻器的滑片P,发现电磁铁B总能吸引更多的大头针。通过比较,得出的结论是当电流相同时，电磁铁线圈的匝数越多，磁性越强。
(3)电磁铁在生活中应用广泛,请举一例：电磁起重机（或电铃、电磁继电器等）。

答案：
(1)S；更少
(2)当电流相同时，电磁铁线圈的匝数越多，磁性越强
(3)电磁起重机（或电铃、电磁继电器等）

9. 在如图所示的电路中,当开关S拨到a接线柱时,电磁铁左端为N极,小磁针静止时,右端是S极；当开关S由a拨到b时,调节滑动变阻器,使电流表的示数保持不变,则电磁铁的磁性减弱(选填“增强”“不变”或“减弱”)。

答案： N；S；减弱

10. (2024玉溪一模)阅读材料,回答问题。

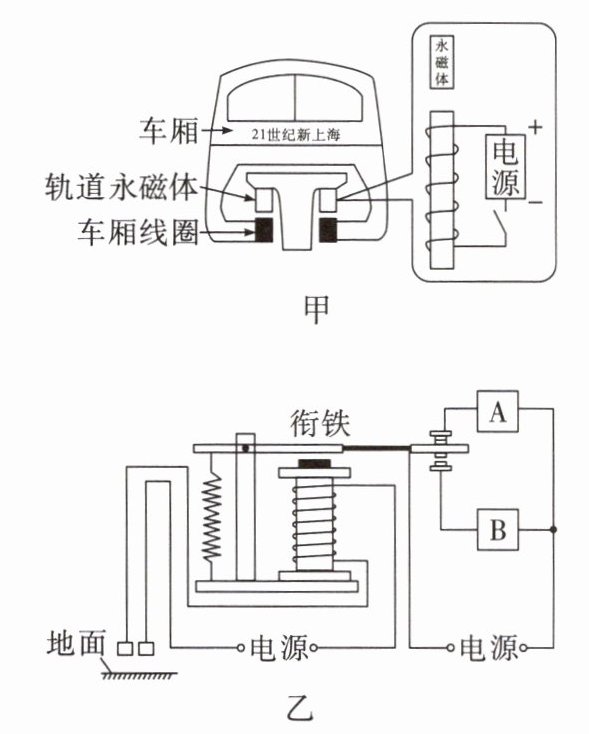

上海磁悬浮列车是“常导磁吸型”磁悬浮列车,是世界上“商业运营中最快的列车之一”,其结构如图甲所示。电磁悬浮是对车载的悬浮电磁铁励磁而产生可控制的电磁场,电磁铁与轨道上的长定子直线电机定子铁芯相互吸引,将列车向上吸起,并通过控制悬浮励磁电流来保证稳定的悬浮间隙。
在磁悬浮列车控制启动、防盗、音响、导航、电动门窗、安全气囊、防抱死制动以及电子仪表和故障诊断系统中,继电器被广泛应用。如图乙所示是磁悬浮列车自动识别路面是否积水的信号报警装置原理图,当地面没有积水时,电源指示灯亮；当地面有积水时,电铃响。此装置能自动、迅速、高效地实现预警。

(1)图甲中车厢线圈的上端是N极。列车进站时,乘客要在安全线外候车,这是因为列车周围空气流速大,压强小。
(2)若列车总质量是20t,磁悬浮列车行驶时,强大的磁力使列车缓慢上升10mm,那么上升过程中磁力对列车做功2000J。(g取10N/kg)
(3)如图乙所示,B是电铃(选填“电铃”或“指示灯”)。

答案：
(1)N；小
(2)2000
(3)电铃
