《2025年新课堂学习与探究七年级数学上册北师大版》

1. 确定从 3 个方向看物体得到的图形
(1) 我们从不同的方向观察同一物体时,通常可以看到不同的图形.
(2) 从 3 个方向看物体的形状,通常是指从正面、左面(或右面)和上面3 个不同方向.
(3) 画从 3 个方向看到的物体的形状图的方法:
① 先确定从不同方向看到的几何体的形状.

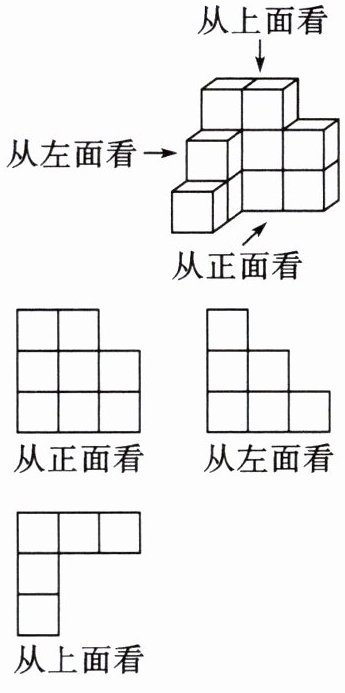

② 再用虚线或实线画出图形,画图时,看得见的轮廓线画实线,看不见的轮廓线画虚线. 如图所示:

2. 根据从 3 个方向看物体得到的图形判断几何体的形状
(1) 根据从正面、上面和左面看到的图形想象几何体的正面、左面和上面的形状,以及几何体的长、宽、高.
(2) 根据实线和虚线想象几何体可见部分和不可见部分的轮廓线.
知识过关

答案： 1.
(1)不同
(2)正面 左面 上面
(3)①形状 ②实 虚 2.
(1)正面 左面 上面
(2)可见 不可见

1. 画出如图所示的几何体分别从正面、左面和上面看到的形状图.

答案：

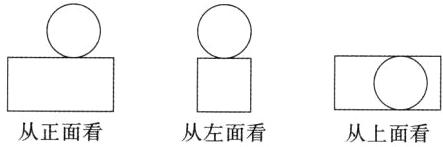

解:如图所示.

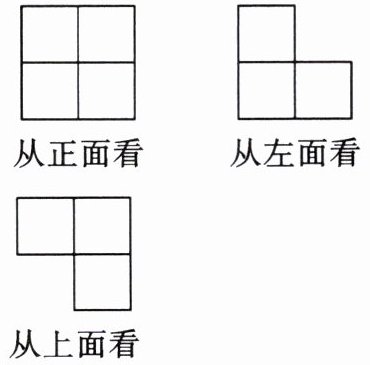

2. 由一些相同的小正方体搭成的几何体从正面、左面、上面看到的形状图如图所示,则搭成这个几何体的小正方体的个数是(B).

A.4
B.5
C.6
D.7

答案： B
