18 (6分)如图为某家用电热器的简化电路图,$R_{1}$、$R_{2}$是电热丝,$R_{1}=110\ \Omega$,虚线框内是温控开关,能在低温挡和高温挡间自动切换.当触点“1”与“2”接通时,处于低温挡;当触点“1”与“2”“3”同时接通时,处于高温挡.高温挡功率是低温挡功率的3倍.求：
(1) 低温挡时,$R_{1}$中通过的电流及$10\ s$内放出的热量；
(2) 高温挡时,电阻$R_{2}$的功率.

答案： 18
(1)当触点“1”与“2”接通时，处于低温挡，由图可知，此时只有$R_{1}$工作，则低温挡时，$R_{1}$中通过的电流$I_{1} = \frac{U}{R_{1}} = \frac{220V}{110\Omega} = 2A$，(1分)
10s内$R_{1}$放出的热量$Q = W = UI_{1}t = 220V × 2A × 10s = 4400J$。(2分)
(2)电热器低温挡功率$P_{低} = UI_{1} = 220V × 2A = 440W$，
当触点“1”与“2”“3”同时接通时，处于高温挡，由图可知，$R_{1}$、$R_{2}$并联；根据题意可知，电热器高温挡功率$P_{高} = 3P_{低} = 3 × 440W = 1320W$，
则高温挡工作时，$R_{2}$的电功率$P_{2} = P_{高} - P_{低} = 1320W - 440W = 880W$。(3分)
Plus关键点拨
本题考查并联电路特点、欧姆定律、电功率公式以及焦耳定律的应用，能正确分析电路连接是解题的关键。
(1)当触点“1”与“2”接通时，处于低温挡，由图可知，此时只有$R_{1}$工作，根据欧姆定律求出低温挡时，$R_{1}$中通过的电流；根据$Q = W = UIt$求出10s内$R_{1}$放出的热量；
(2)当触点“1”与“2”“3”同时接通时，处于高温挡，由图可知，$R_{1}$、$R_{2}$并联，根据$P = UI$求出低温挡的功率，根据题意求出高温挡的功率；根据$P_{2} = P_{高} - P_{低}$求出高温挡工作时$R_{2}$的电功率。

19 (6分)在“探究光的反射定律”实验中,平面镜水平放置,一块白色纸板竖直地立在平面镜上,纸板由$P$、$Q$两部分组成,可绕接缝$ON$翻折,如图所示.

(1) 一束激光紧贴纸板,沿$AO$射向镜面上的$O$点,反射后沿$OB$射出,纸板能显示激光路径,是因为激光在其表面发生了漫反射;减小入射光与镜面的夹角,反射角变大;用另一束光沿$BO$方向入射,反射光沿$OA$方向射出,这表明在反射现象中光路是可逆的.
(2) 将纸板$Q$向前或向后翻折,纸板上不能(填“能”或“不能”)呈现反射光,这表明反射光线、入射光线和法线在同一平面.
(3) 多次实验,在纸板上画出光线,为比较反射角与入射角的大小关系,接下来的操作是答案一：用量角器分别测量反射角和入射角的大小，然后进行比较 答案二：将纸板沿接缝ON对折，观察入射光线、反射光线是否重合(其他合理答案均给分).

答案： 19(每空1分)
(1)漫 大 可逆
(2)不能 同一平面
(3)答案一：用量角器分别测量反射角和入射角的大小，然后进行比较 答案二：将纸板沿接缝ON对折，观察入射光线、反射光线是否重合(其他合理答案均给分)
解析：
(1)一束激光紧贴纸板，纸板能显示激光路径，能从不同的方向看到光，是因为激光在其表面发生了漫反射；减小入射光与镜面的夹角，入射角变大，反射角也变大；用另一束光沿BO方向入射，反射光沿OA方向射出，表明反射现象中光路是可逆的。
(2)将纸板Q向前或向后翻折，纸板P和纸板Q就不在同一平面上，纸板上不能看到反射光；光反射时，反射光线、入射光线和法线在同一平面。
(3)在纸板上画出光线，用量角器分别测量反射角和入射角的大小，进行比较反射角与入射角的大小关系。

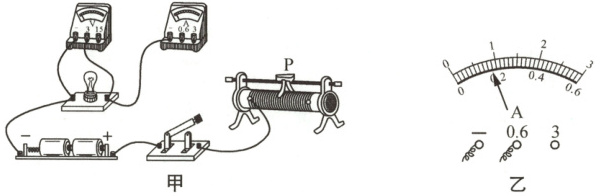

20 (7分)灯泡标有“$2.5\ V\ 0.3\ A$”字样,在测量其电阻大小的实验中,小军设计了如图甲所示的电路,电源电压$3\ V$保持不变,滑动变阻器的最大阻值为$20\ \Omega$.

(1) 请用笔画线代替导线,将图甲电路连接完整.
(2) 闭合开关前,滑片应位于最右端.闭合开关,电压表示数为$0.3\ V$,电流表指针有偏转,灯泡不发光,这是因为小灯泡的实际功率太小.
(3) 移动滑片,灯泡发出微弱的光,此时电压表示数为$0.6\ V$,电流表示数如图乙,灯泡电阻为3.3$\Omega$.继续移动滑片使灯泡正常发光,此时灯泡电阻约为8.3$\Omega$.(结果均保留一位小数)
(4) 小军分析实验数据,发现灯泡电阻是变化的.他想较准确估测灯泡未通电时的电阻,设计了以下三个方案.
方案一：闭合开关,移动滑片至灯泡即将发光,测出此时灯泡电阻$R_{1}$.
方案二：闭合开关,移动滑片至阻值最大端,测出此时灯泡电阻$R_{2}$.
方案三：完成方案一和方案二中的测量,算出$R_{1}$、$R_{2}$的平均值.
你认为最合理的是方案二,理由是滑片移动至阻值最大端时，灯泡两端的电压、通过的电流最小，灯泡的实际功率最小，温度最低，测量的灯泡的电阻更接近未通电时灯泡的电阻.

答案：
20(每图每空各1分)
(1)

(2)右 小灯泡的实际功率太小
(3)3.3 8.3
(4)二 滑片移动至阻值最大端时，灯泡两端的电压、通过的电流最小，灯泡的实际功率最小，温度最低，测量的灯泡的电阻更接近未通电时灯泡的电阻
解析：

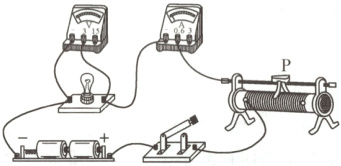

(1)滑动变阻器要“一上一下”地连入电路，灯泡的额定电流为$0.3A$，电流表选用$0\sim0.6A$量程接入电路，补充实物图连接，如图所示。
(2)为了安全，闭合开关前，滑动变阻器的滑片P应位于连入阻值最大处，即最右端。闭合开关，电压表示数为$0.3V$，电流表指针有偏转，只是灯泡两端的电压太小、实际功率太小，灯泡不能发光。
(3)由图乙可知，电流表选用的$0\sim0.6A$量程，分度值为$0.02A$，示数为$0.18A$，灯泡电阻为$R = \frac{U}{I} = \frac{0.6V}{0.18A} \approx 3.3\Omega$。继续移动滑片，使灯泡正常发光，此时灯泡两端的电压$U' = U_{额} = 2.5V$，通过的电流$I' = I_{额} = 0.3A$，此时灯泡电阻$R' = \frac{U'}{I'} = \frac{2.5V}{0.3A} \approx 8.3\Omega$。
(4)灯泡电阻随温度的升高而变大，灯泡未通电时电阻较小，通电后，随着两端的电压变大，通过的电流变大、电功率变大、灯丝温度升高、电阻变大，为了较准确地测量灯泡未通电时的电阻，应该选用灯泡两端电压、通过电流最小的方案，即方案二：闭合开关，移动滑片至阻值最大端，测出此时灯泡电阻$R_{2}$。不需要测量平均值。所以最合理的是方案二，理由是滑片移动至阻值最大端时，灯泡两端的电压、通过的电流最小，灯泡的实际功率最小，温度最低，测量的灯泡的电阻更接近未通电时灯泡的电阻。
Plus思路分析
本题为测量灯泡电阻的实验题目，考查了实物图的连接、实验注意事项、故障分析、欧姆定律的应用、实验方案的选择等，难点在第四问，要知道灯泡电阻随温度的升高而变大，灯泡未通电时电阻较小，通电后，随着两端的电压变大，通过的电流变大、电功率变大、灯丝温度升高、电阻变大，为了较准确地测量灯泡未通电时的电阻，应该选用灯泡两端电压、通过电流最小的方案。
