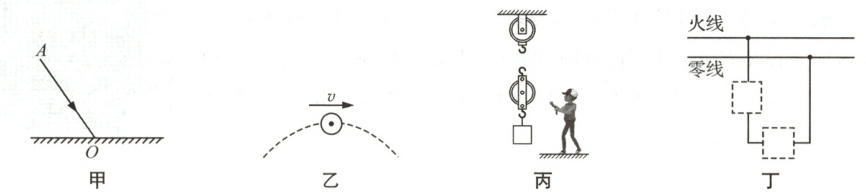

21 (8分)按要求作图.
(1)图甲中，光线AO斜射到镜面上，画出其反射光线OB.
(2)图乙中，小球在空中运动，画出它在图示位置受到的重力G.
(3)图丙中，地上的人用滑轮组提升重物，画出最省力的绳子绕法.
(4)图丁中，根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号.

答案：
21 (每图2分)
(1)
(2)
(3)
(4)
解析：
(1)首先过入射点O作出法线，根据反射角等于入射角在法线的右侧作出反射光线。
(2)重力的方向是竖直向下的，从小球重心(球心)画一条带箭头的竖直向下的有向线段，用G表示。
(3)地上的人用滑轮组提升重物，因人站在地面上，故人只能向下用力，绳子有效段数为2。
(4)火线首先进入开关，然后接到灯泡，再零线，这样在更换灯泡时更安全。
Plus易错提醒
(1)法线垂直于反射面，且是虚线；
(2)重力的方向竖直向下，箭头旁的符号G不可少；
(3)这一题中的最省力不是从动滑轮的钩开始绕线，绳子的绕法由最省力和站在地面的人共同决定，建议从站在地面的人的手开始，由外向内画绳子的绕法；
(4)开关应接在火线和灯泡之间(火线零线并排走，零线直接进灯座，火线过了保险盒，再过开关进灯座)。

22 (6分)叉车常用于货物的转运，如图所示.叉车在10 s内将质量为300 kg的货箱匀速竖直提升3 m，g取$10{N/kg}$，求此过程中：
(1)货箱的速度；
(2)叉车对货箱所做的功；
(3)叉车对货箱所做功的功率.

答案： 22
(1)货箱的速度
$v=\frac{h}{t}=\frac{3m}{10s}=0.3m/s$，方向竖直向上。 (2分)
(2)叉车对货箱所做的功
$W=Gh=mgh=300kg×10N/kg×3m=9000J$。 (2分)
(3)叉车对货箱所做功的功率
$P=\frac{W}{t}=\frac{9000J}{10s}=900W$。 (2分)

23 (6分)用煤气炉将4 kg的水从$20° C$加热到$70° C$，消耗煤气0.05 kg.已知煤气的热值为$4.2×10^{7}{J/kg}$，水的比热容为$4.2×10^{3}{J/(kg· ^{\circ} C)}$.求：
(1)水吸收的热量；
(2)煤气完全燃烧放出的热量；
(3)煤气炉加热的效率.

答案： 23
(1)水吸收的热量
$Q_{吸}=c_{水}m_{水}(t-t_0)=4.2×10^3J/(kg·° C)×4kg×(70° C-20° C)=8.4×10^5J$。 (2分)
(2)煤气完全燃烧放出的热量
$Q_{放}=mq_{煤气}=0.05kg×4.2×10^7J/kg=2.1×10^6J$。 (2分)
(3)煤气炉的效率
$\eta=\frac{Q_{吸}}{Q_{放}}×100\%=\frac{8.4×10^5J}{2.1×10^6J}×100\%=40\%$。 (2分)
