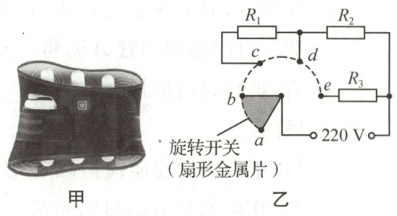

25 (6分)某电热敷腰带如图甲所示，有高温、中温和低温三个挡位，图乙是内部简化电路图，R₁、R₂、R₃为加热电阻，其中R₁、R₂的阻值均为1 100 Ω，通过旋转开关可以实现挡位切换，使用220 V的电压供电.
(1)旋转开关转至cd(填“ab”“bc”“cd”或“de”)时，电热敷腰带处于中温挡；

(2)低温挡工作10 min，消耗的电能为多少？
(3)若高温挡的功率至少为中温挡功率的2倍，则R₃阻值应满足什么要求？对R₃阻值的设置你认为还需考虑什么影响因素？

答案： 25
(1)cd(2分)　
(2)见解析　
(3)见解析
解析:
(1)由图乙可知，当开关接ab时，电路开路，当开关接bc时，R₁、R串联，根据串联电路的电阻特点可知，此时电路中的总电阻最大，由P=$\frac{U²}{R}$可知，电路中的总功率最小，电热敷腰带处于低温挡；当开关接de时，R₂、R₃并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，总功率最大，电热敷腰带处于高温挡；当开关接cd时，只有R₂工作，电热敷腰带处于中温挡.
(2)电热敷腰带在低温挡工作时的电流为
I=$\frac{U}{R+R}$=$\frac{220V}{1100Ω+1100Ω}$=0.1A，
通电10min消耗的电能W=UIt=220V×0.1A×10×60s=13200J.　　　　　　　　　　　　　(2分)
(3)并联电路总功率等于各部分功率之和，高温挡的功率至少为中温挡功率的2倍，
根据P=$\frac{U²}{R}$可知R₃≤1100Ω，　　　　　　　　(1分)
根据I=$\frac{U}{R}$可知R₃阻值也不能过小，若其阻值过小，可能会因电流过大而烧坏电路.　　　　　　　　(1分)

26 (4分)在探究液体压强与哪些因素有关时，小明用如图甲所示装置进行实验.

(1)实验前，小明根据生活经验，提出如下猜想：
①可能与深度有关；②可能与方向有关；③可能与液体密度有关.
请写出能支持猜想①的一个现象：拦河大坝上窄下宽.
(2)实验时发现，保持金属盒位置不变，U形管两边液面高度差逐渐变小，接下来正确的调节方法是C(填选项前字母).
A. 将U形管右侧高出部分的液体倒出　　B. 向U形管中继续盛装液体
C. 取下橡皮管，重新进行安装

(3)通过比较图乙、图丙两个实验，可以初步得到不同种液体深度相同，液体的压强与液体密度有关的结论.
(4)为使(3)中实验效果好，图乙中应该选择浓度为100%(填“50%”“75%”或“100%”)的酒精(浓度越低，含水量越多，密度越大).

答案： 26(每空1分)
(1)拦河大坝上窄下宽　　
(2)C
(3)不同种液体深度相同，液体的压强与液体密度有关　
(4)100%
解析:
(1)液体的压强随深度增加而变大，因此拦河大坝上窄下宽(或深海潜水需穿抗压潜水服等实例合理即可).
(2)实验时发现，保持金属盒位置不变，U形管两边液面高度差逐渐变小，则实验装置可能出现漏气问题，使压强无法正常传递，接下来正确的调节方法是取下橡皮管，重新进行安装，故选C.
(3)比较图乙、图丙，液体密度不相同，深度相同，探头朝向相同，U形管两侧液面的高度差不相同，由此得出结论:不同种液体深度相同，液体的压强与液体密度有关.
(4)研究液体压强与密度的关系，要控制液体的深度相同，根据转换法，压强计是通过U形管两侧液面的高度差来反映被测压强大小的，图乙中应该选择浓度为100%酒精液体，酒精密度与水的密度相差越大，效果会更好.
