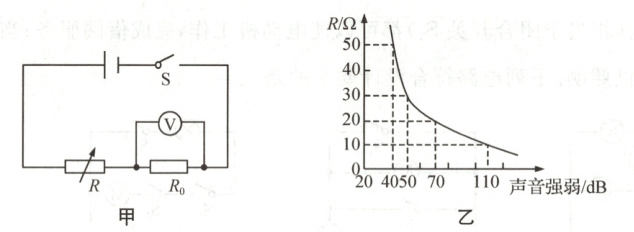

12 噪声是污染环境的公害之一.某科技小组为了监测噪声的强弱，用学生电源、电压表、定值电阻 $R_0$、声敏电阻 $R$ 等实验器材进行探究，设计如图甲所示电路.其中 $R$ 的阻值随声音强弱变化如
图乙所示.某次测试中，当噪声为70 dB时，电压表示数为6 V；当噪声为40 dB时，电压表示数为3 V.下列说法正确的是
(D)


A.$R_0$阻值为20 $\Omega$
B.电源电压为24 V
C.电路中电压表示数随声音强弱增大而减小
D.当电压表示数为4.5 V时，噪声强度为50 dB

答案： 12D 由图甲可知，两电阻串联，电压表测量定值电阻的电压，噪声为70dB时，由图乙可知，此时声敏电阻的阻值为R=20Ω，噪声为40dB时，由图乙可知，此时声敏电阻的阻值为R'=50Ω，根据串联电路的电压之比等于电阻之比，故有R₀∶R=U₀∶(U-U₀)，则得R₀∶20Ω=6V∶(U-6V)，R₀∶50Ω=3V∶(U-3V)，解得U=18V，R₀=10Ω，故A、B错误；由图乙可知，当声音强度增大时，声敏电阻的阻值减小，电路的总电阻减小，根据欧姆定律可知，电路电流增大，根据U=IR知，电压表示数变大，故C错误；当电压表示数为4.5V时，根据R₀∶R=U₀∶(U-U₀)，有10Ω∶R=4.5V∶(18V-4.5V)，解得R=30Ω，根据图乙知，噪声强度为50dB，故D正确.
Plus思路分析
本题考查串联电路的特点和欧姆定律的应用，属于中档题.
(1)从图乙中找到噪声为70dB和40dB时对应的声敏电阻的阻值，根据串联电路分压规律列方程可求出R₀的阻值与电源电压；
(2)由图乙可知，当声音强度增大时，声敏电阻的阻值减小，电路的总电阻减小，根据欧姆定律可判断出电路电流变化，结合U=IR分析电压表示数的变化；
(3)根据串联分压规律算出声敏电阻的阻值，对照图乙找到对应的噪声强度.

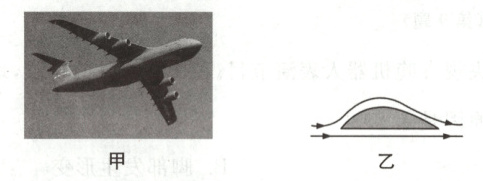

13 运－20是我国研究制造的新一代军用大型运输机，如图甲所示.图乙是机翼的横截面的大致形状，机翼这种特殊形状，使得其上方气体流速较大，下方气体流速较小，因而机翼下方气体的压强较大.

答案： 13大 小 大
解析:流体在流速大的地方压强较小，在流速小的地方压强较大.由图乙可知，飞机的机翼形状是上凸下平，飞机飞行时，机翼上方空气流速较大，压强较小，机翼下方空气流速较小，压强较大，形成向上的压强差，产生向上的升力.

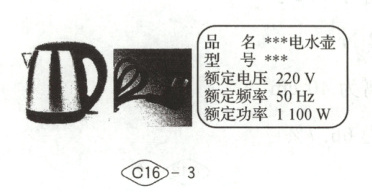

14 某型号电水壶如图所示，它正常工作时电流是5A，5 min 内电流做功330000J，如果电水壶的三线插头中间较长的插脚损坏，为确保安全用电，该插头不能(填“能”或“不能”)继续使用.

答案： 145 330000 不能
解析:由图中信息可知，电水壶正常工作时的电流I=$\frac{P_{额}}{U_{额}}$=$\frac{1100W}{220V}$=5A；5min内电流做功W=Pt=1100W×5×60s=330000J；三线插头中间较长的插脚是接地插脚，作用是将用电器金属外壳与大地连通，防止漏电时触电.若该插脚损坏，接地功能失效，存在安全隐患，因此不能继续使用.
