17 如图所示，利用动滑轮匀速提升物体，已知物重$400\ {N}$，动滑轮重$60\ {N}$，在$100\ {s}$内将物体提升$10\ {m}$，此过程中动滑轮的机械效率为$80\%$，有用功为4000${J}$，拉力的功率为50${W}$，克服动滑轮重所做的功占总功的12$\%$。

答案： 174000　50　12

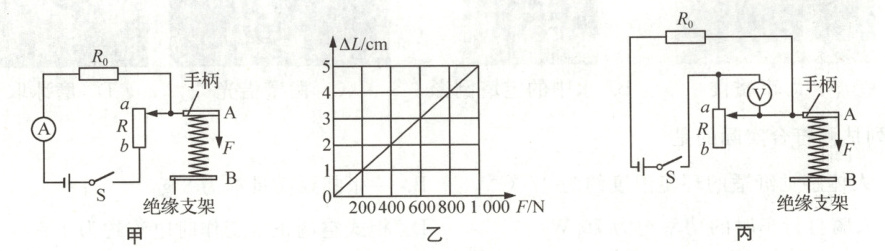

18 电子握力计的模拟电路如图甲所示，电源电压恒为$6\ {V}$，定值电阻$R_0 = 5\ {\Omega}$，手柄$A$与滑片固定在一起，长度为$5\ {cm}$的均匀金属棒$R$的总阻值为$25\ {\Omega}$，绝缘支架$B$固定不动，滑片可在$ab$之间滑动，当滑片处于$a$端时弹簧恰好处于原长，弹簧的形变量$\Delta L$与握力$F$的大小关系如图乙所示。握力计由电流表(量程为$0\sim0.6\ {A}$)改装而成，其表盘的零刻度应标在电流表表盘的0.2${A}$处；在安全范围内，握力计所能承受的最大握力值为800${N}$。若用电压表(量程为$0\sim3\ {V}$)改装为握力计，如图丙所示，则该握力计刻度不均匀(填“均匀”或“不均匀”)；与改装前相比，握力计所能承受的握力的最大值变小(填“变大”“不变”或“变小”)。

答案： 180.2　800　不均匀　变小

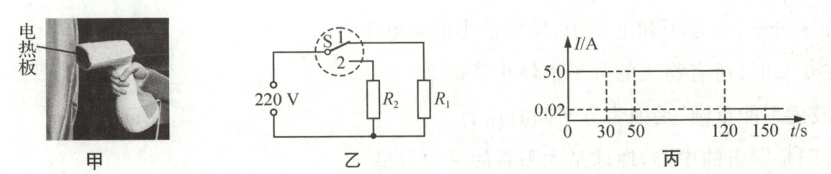

19 如图甲是家用手持熨烫机，其等效电路如图乙，$R_1$为加热电阻，$R_2$为限流电阻，$S$为自动温控开关，将熨烫机接入电路，$S$在位置“1”，电热板被加热，电路中电流为$5\ {A}$；当温度升到$130\ {^{\circ}C}$时，$S$切换到位置“2”，熨烫机处于待机状态，电路中电流为$0.02\ {A}$，当温度降到$100\ {^{\circ}C}$时，$S$又回到位置“1”。$R_1$的阻值为44${\Omega}$，熨烫机待机状态的功率为4.4${W}$。某次熨烫过程中，电路的电流随时间变化如图丙，则熨烫机$0\sim150\ {s}$消耗的电能为110220${J}$。

答案： 1944　　4.4　　110220
