27 (4分)小明用电压为6 V的电源、定值电阻$R_{1}$、电压表、电流表、最大阻值为$20{\Omega}$的滑动变阻器$R_{2}$、开关等器材，探究导体中的电流与导体两端电压的关系.

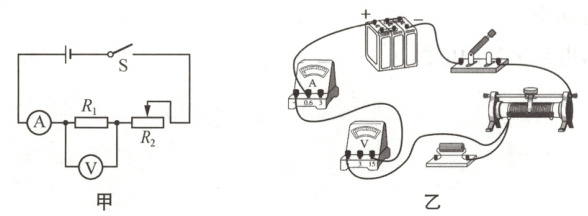

(1)根据图甲所示电路图，将图乙的实物图连接完整.
(2)电路连接正确，规范操作后，闭合开关，小明发现电流表无示数，电压表示数为6 V，电路中仅有一处故障，则故障可能是定值电阻断路了.
(3)排除故障后继续实验，小明的实验数据如下表：

老师指出表中有一组数据是无法从实验中测得的，请你判断这组数据的实验序号是1.
(4)通过实验得出初步结论：当电阻一定时，导体中的电流与导体两端的电压成正比.

答案：
27 (每图每空各1分)
(1)
(2)定值电阻断路了
(3)1
(4)当电阻一定
解析：

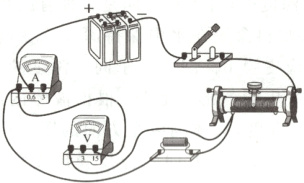

(1)由图甲可知电压表与定值电阻并联，故实物图如图所示。
(2)探究电流与电压关系的电路图为串联电路，电压表测定值电阻$R_1$两端的电压，电流表测电路中的电流。闭合开关，移动滑片，电流表无示数，说明电路中有断路，电压表的示数接近电源电压，说明电压表与电源接通，所以是电压表并联部分电路断开了，是定值电阻断路了。
(3)要探究电流和电压的关系，电阻不变，由表格中的数据可知定值电阻阻值为$10\Omega$，故滑动变阻器阻值最大时，电路的最小电流为$I=\frac{U}{R+R_{滑}}=\frac{6V}{10\Omega+20\Omega}=0.2A$，故第1组数据是拼凑的。
(4)分析表格中的实验数据知，当电阻一定时，通过导体的电流与导体两端的电压成正比。

28 (5分)小明和小华利用茶色玻璃板、刻度尺、白纸、两个相同的电子蜡烛等器材，探究平面镜成像的特点.

(1)如图甲，将白纸平铺在水平桌面上，再将玻璃板竖直放置在纸上.
(2)在玻璃板前放上电子蜡烛A，闭合开关使其发光，再将电子蜡烛B放到玻璃板后，调整B的位置使其与A的像重合，在纸上分别记录A、B的位置.
(3)多次改变A的位置，重复上述实验.在探究像到镜面距离$l_{2}$与物到镜面距离$l_{1}$的关系时，下列测量方法中，正确的是方法2.


(4)完成探究后，小明和小华利用左右两侧面开孔的正方体纸盒、茶色玻璃板和发光小灯制作了一个“魔盒”，如图乙所示，两人都可以通过孔看到对方，但只有小明能看到魔盒中发光小灯在他正前方的像，则纸盒中玻璃板可沿ac(填“ac”或“bd”)方向放置，且发光小灯应贴在纸盒内N(填“M”或“N”)处.(注意两空对应关系，同时答对得分，写出一种做法即可)

答案： 28 (每空1分)
(1)竖直
(2)重合
(3)方法2
(4)ac N
解析：
(1)如果玻璃板不竖直放置，后面的电子蜡烛与前面电子蜡烛的像不在同一高度上，怎样操作都不会重合的，因此也就无法比较像与物的大小关系。
(2)在玻璃板前放一个电子蜡烛A，再将另一个相同的电子蜡烛B放到玻璃板后，调整电子蜡烛B的位置，发现它与电子蜡烛A所成的像完全重合，这说明像与物体大小相等。两者重合时，在纸上标出电子蜡烛A、B的位置并记录。
(3)物距和像距分别是物和像到平面镜反射面的距离，故方法2正确。
(4)小明能看到灯在其正前方成像，说明灯的像需位于右侧孔的正前方(即小明的正前方)。平面镜成像时，像与物关于镜面对称，因此玻璃板的位置需使灯的对称像处于左侧孔的延长线上；两人能互相看到对方，说明左右孔之间的光路未被玻璃板完全遮挡。若玻璃板沿ac方向(如左下到右上的对角线下半部分)斜放，其位置不会阻挡左右孔的直线视线；若放ac方向中间可能遮挡光路，导致无法互相看到；若灯贴在N处(靠近右侧面)，根据对称关系，其像会出现在左侧孔的正前方(小明的正前方)。
